Transformador LAN Ethernet Wurth Elektronik, 1 puertos, Montaje en PCB 16.13 mm 13.74mm, 85 °C, -40 °C
- Código RS:
- 134-9191
- Referência do fabricante:
- 7499010003A
- Fabricante:
- Wurth Elektronik

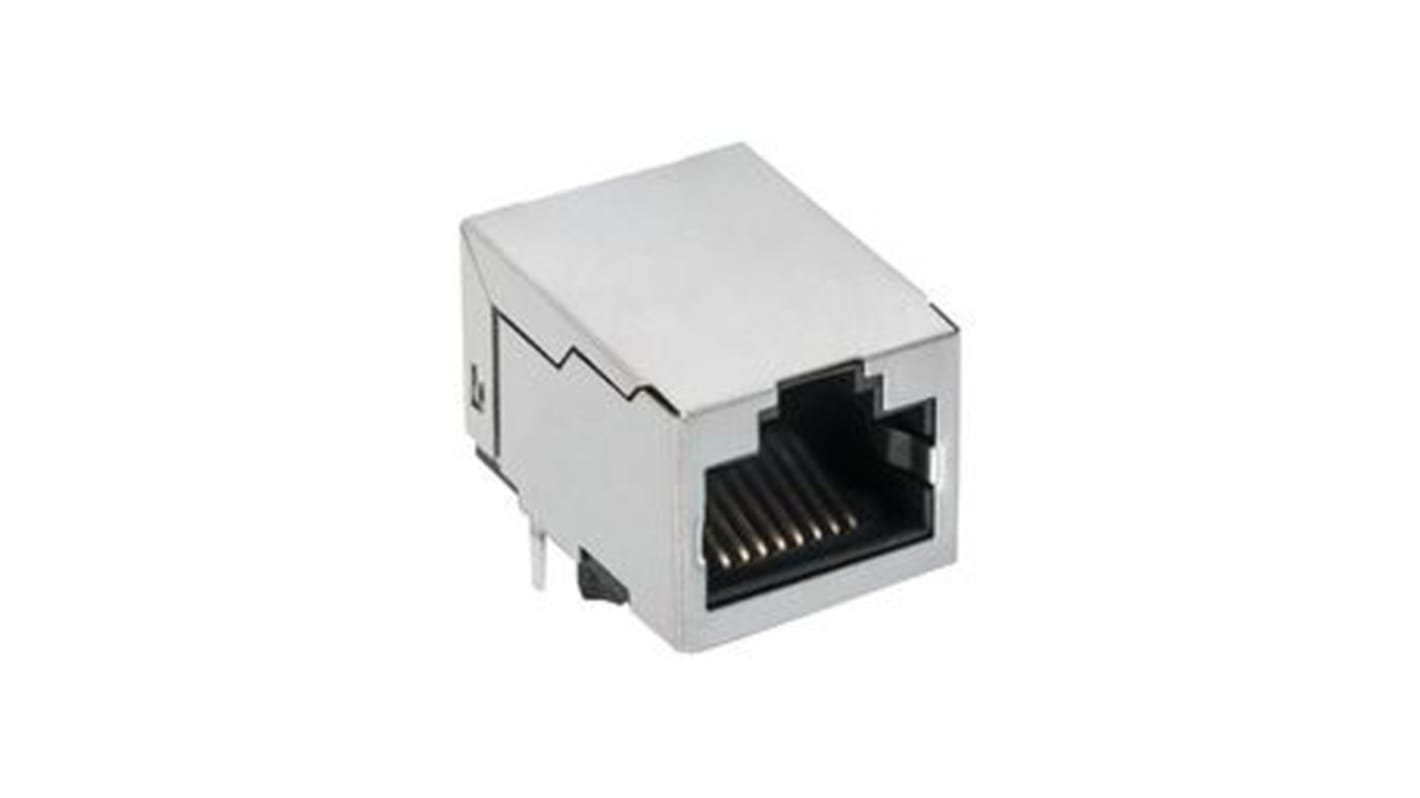

A imagem representada pode não ser a do produto
Obtenha um desconto por quantidade
Adicione mais 93 para poupar 13%
Ver preços por quantidadeSubtotal (1 tubo de 31 unidades)*
172,98 €
Entrega GRÁTIS para pedidos superiores a 95,00 €
Fora de stock temporariamente
- Envio a partir do dia 11 de fevereiro de 2027
Precisa de mais unidades? Insira a quantidade desejada e clique em "Verificar datas de entrega".
Unidad(es) | Por unidade | Por Tubo* | Poupança |
|---|---|---|---|
| 31 - 62 | 5,58 € | 172,98 € | - |
| 93 + | 4,821 € | 149,45 € | 13% |
*preço indicativo
- Código RS:
- 134-9191
- Referência do fabricante:
- 7499010003A
- Fabricante:
- Wurth Elektronik
Especificações
Documentação Técnica
Legislação e Conformidade
Detalhes do produto
Seleciona um o mais atributos para encontrar produtos semelhantes.
Selecionar tudo | Atributo | Valor |
|---|---|---|
| Marca | Wurth Elektronik | |
| Número de Salidas | 1 | |
| Tipo de producto | Transformador LAN Ethernet | |
| Pérdida de inserción | -1dB | |
| Tipo de montaje | Montaje en PCB | |
| Longitud | 16.13mm | |
| Inductancia | 350μH | |
| Anchura | 13.74mm | |
| Temperatura de Funcionamiento Mínima | -40°C | |
| Temperatura de funcionamiento máxima | 85°C | |
| Proporción de giros | 1:1 | |
| Frecuencia de funcionamiento mínima | 1MHZ | |
| Certificaciones y estándares | IEEE 802.3u | |
| Frecuencia de funcionamiento máxima | 100MHZ | |
| Tipo de Terminación | Soldadura | |
| Selecionar tudo | ||
|---|---|---|
Marca Wurth Elektronik | ||
Número de Salidas 1 | ||
Tipo de producto Transformador LAN Ethernet | ||
Pérdida de inserción -1dB | ||
Tipo de montaje Montaje en PCB | ||
Longitud 16.13mm | ||
Inductancia 350μH | ||
Anchura 13.74mm | ||
Temperatura de Funcionamiento Mínima -40°C | ||
Temperatura de funcionamiento máxima 85°C | ||
Proporción de giros 1:1 | ||
Frecuencia de funcionamiento mínima 1MHZ | ||
Certificaciones y estándares IEEE 802.3u | ||
Frecuencia de funcionamiento máxima 100MHZ | ||
Tipo de Terminación Soldadura | ||
- COO (País de Origem):
- CN
Transformador Ethernet LAN de Würth Elektronik, inductancia de 350 μH, relación de giro de 1:1 - 7499010003A
Este transformador Ethernet LAN proporciona aislamiento galvánico y magnética de señal para interfaces Ethernet en equipos de red montados en PCB. Está diseñado para su uso en sistemas compatibles con IEEE 802.3u y funciona en un rango de frecuencia de banda ancha adecuado para la señalización de red común. El componente está diseñado para la fijación de soldadura directa a placas de circuito impreso y funciona como un dispositivo de acoplamiento de salida única para aplicaciones LAN estándar.
Características y ventajas:
• El rango de frecuencia de 1 a 100 MHz permite un acoplamiento de señal estable
• La inductancia de 350 μH reduce las interferencias y admite la fidelidad de impulsos
• La pérdida de inserción de -1 dB mantiene la intensidad de la señal en todo el ancho de banda
• La relación de vueltas 1:1 conserva la amplitud de la señal para una interfaz sencilla
• La terminación por soldadura simplifica el montaje y garantiza una conexión segura a la PCB
• La inductancia de 350 μH reduce las interferencias y admite la fidelidad de impulsos
• La pérdida de inserción de -1 dB mantiene la intensidad de la señal en todo el ancho de banda
• La relación de vueltas 1:1 conserva la amplitud de la señal para una interfaz sencilla
• La terminación por soldadura simplifica el montaje y garantiza una conexión segura a la PCB
Aplicaciones
• Adecuado para switches Ethernet y magnetos frontales del hub
• Ideal para convertidores multimedia que requieren conformidad con IEEE 802.3u
• Se utiliza con dispositivos PHY que necesitan aislamiento de salida única
• Puede utilizarse para interfaces de red industrial con rangos de alta temperatura
• Ideal para convertidores multimedia que requieren conformidad con IEEE 802.3u
• Se utiliza con dispositivos PHY que necesitan aislamiento de salida única
• Puede utilizarse para interfaces de red industrial con rangos de alta temperatura
¿Qué temperaturas extremas puede tolerar?
Está diseñado para funcionar entre -40 °C y 85 °C.
¿Cómo se monta en el circuito?
Utiliza terminación de soldadura para la instalación de montaje en PCB.
¿Qué huella dimensional debe esperarse en la placa?
El componente ocupa un tamaño correspondiente a 16,13 mm de longitud por 13,74 mm de anchura.
¿Cuántas salidas proporciona el transformador?
Ofrece una disposición de salida única para el acoplamiento de red.
