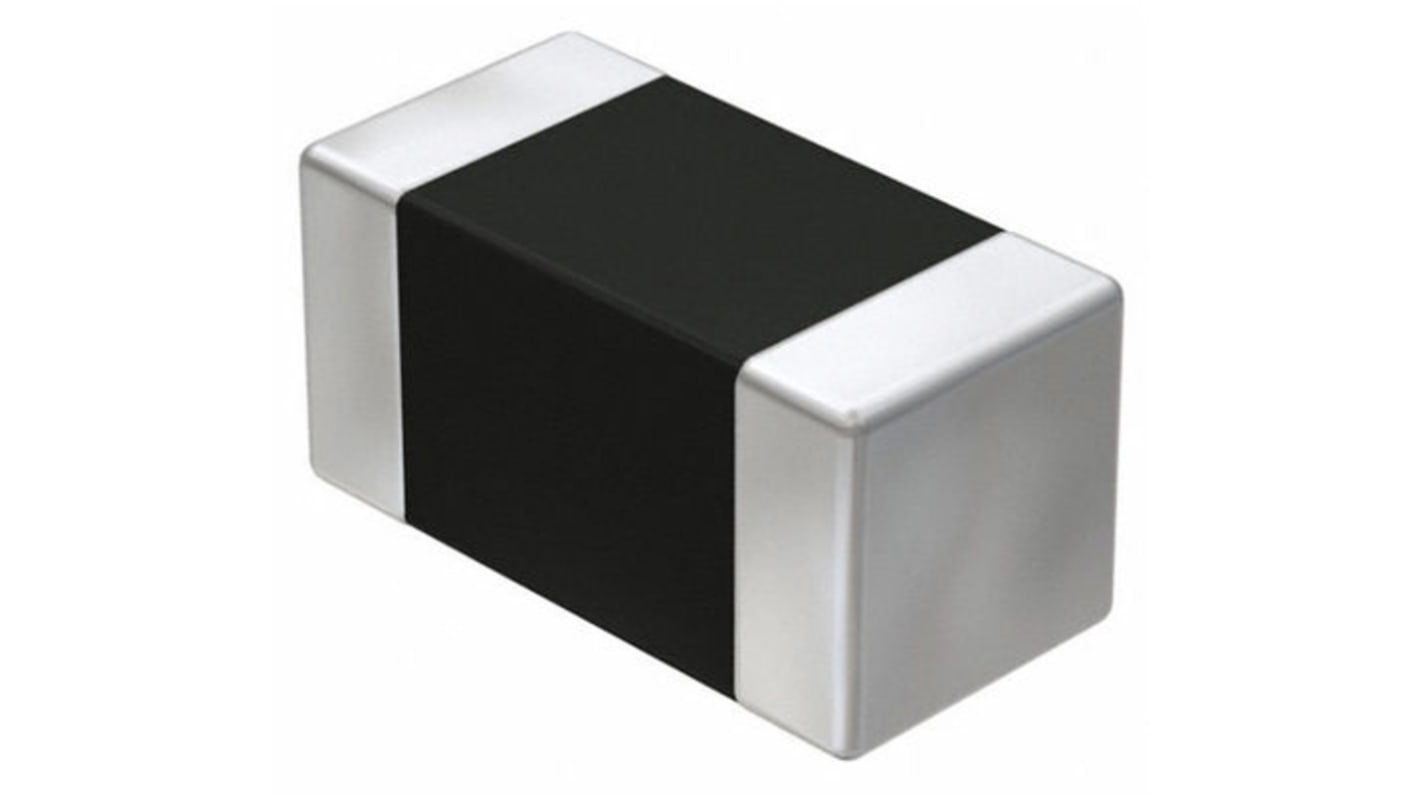

Núcleo de ferrita Wurth Elektronik para Anti EMI, señales de control, convertidor dc/dc, señales de bus rápido, disco
- Código RS:
- 124-1870
- Referência do fabricante:
- 74279215
- Fabricante:
- Wurth Elektronik
Temporariamente fora de stock. Disponível a 17/07/2024, com entrega em 4 dia(s) útil(eis).
Adicionado
Preço unitário (Fornecido em múltiplos de 50)
0,181 €
| Unidades | Por unidade | Por Pack* |
| 50 - 50 | 0,181 € | 9,05 € |
| 100 - 200 | 0,154 € | 7,70 € |
| 250 - 450 | 0,136 € | 6,80 € |
| 500 - 1950 | 0,118 € | 5,90 € |
| 2000 + | 0,109 € | 5,45 € |
| *preço indicativo | ||
- Código RS:
- 124-1870
- Referência do fabricante:
- 74279215
- Fabricante:
- Wurth Elektronik
Legislação e Conformidade
- COO (País de Origem):
- TW
Detalhes do produto
SMD de ferrita multicapa de alta velocidad - Serie WE-CBF
Excelentes propiedades anti EMI y baja resistencia dc
Colocado muy cerca de la fuente de interferencia incluso con el tamaño más pequeño 0402, impedancia máxima de 1.000 Ω
Electrodos de Ni-Sn fiables
Ideal para filtrado de líneas de datos y desacoplamiento de tensión
Corriente nominal muy alta de hasta 6 A
Recomendado para soldadura por reflujo
Colocado muy cerca de la fuente de interferencia incluso con el tamaño más pequeño 0402, impedancia máxima de 1.000 Ω
Electrodos de Ni-Sn fiables
Ideal para filtrado de líneas de datos y desacoplamiento de tensión
Corriente nominal muy alta de hasta 6 A
Recomendado para soldadura por reflujo
Aplicaciones:
Alta velocidad: USB 2.0, IEEE 1394, LVDS
Banda ancha: Señales de control, RS232, RS422, convertidor dc/dc, etc.
Corriente elevada: Suministro de corriente, convertidor dc/dc
Banda ancha: Señales de control, RS232, RS422, convertidor dc/dc, etc.
Corriente elevada: Suministro de corriente, convertidor dc/dc
Electrodos de Ni-Sn fiables
Corriente nominal muy alta de hasta 6 A
Temperatura de funcionamiento: -55 ºC a +125 ºC
Perfecto como filtro de línea de datos y para desacoplamiento de tensión de distribución
Corriente nominal muy alta de hasta 6 A
Temperatura de funcionamiento: -55 ºC a +125 ºC
Perfecto como filtro de línea de datos y para desacoplamiento de tensión de distribución
Núcleos de Ferrita Encapsulados - Montaje Superficial (SMD)
Especificações
Atributo | Valor |
|---|---|
| Tipo de paquete | 1206 (3216M) |
| Impedancia a 100 MHz | 80Ω |
| Corriente nominal | 3A |
| Tipo | Cuenta de Ferrita |
| Dimensiones | 3.2 x 1.6 x 1.1mm |
| Longitud | 3.2mm |
| Profundidad | 1.6mm |
| Altura | 1.1mm |
| Máxima Resistencia DC | 0.03Ω |
| Aplicación | Anti EMI, señales de control, convertidor dc/dc, señales de bus rápido, disco duro, alta corriente, alta frecuencia, alta velocidad y filtro de línea, LVDS, fuente de alimentación, RS232, RS422, USB 2.0 |
| Material | Casquillo |
| Serie | WE-CBF |
