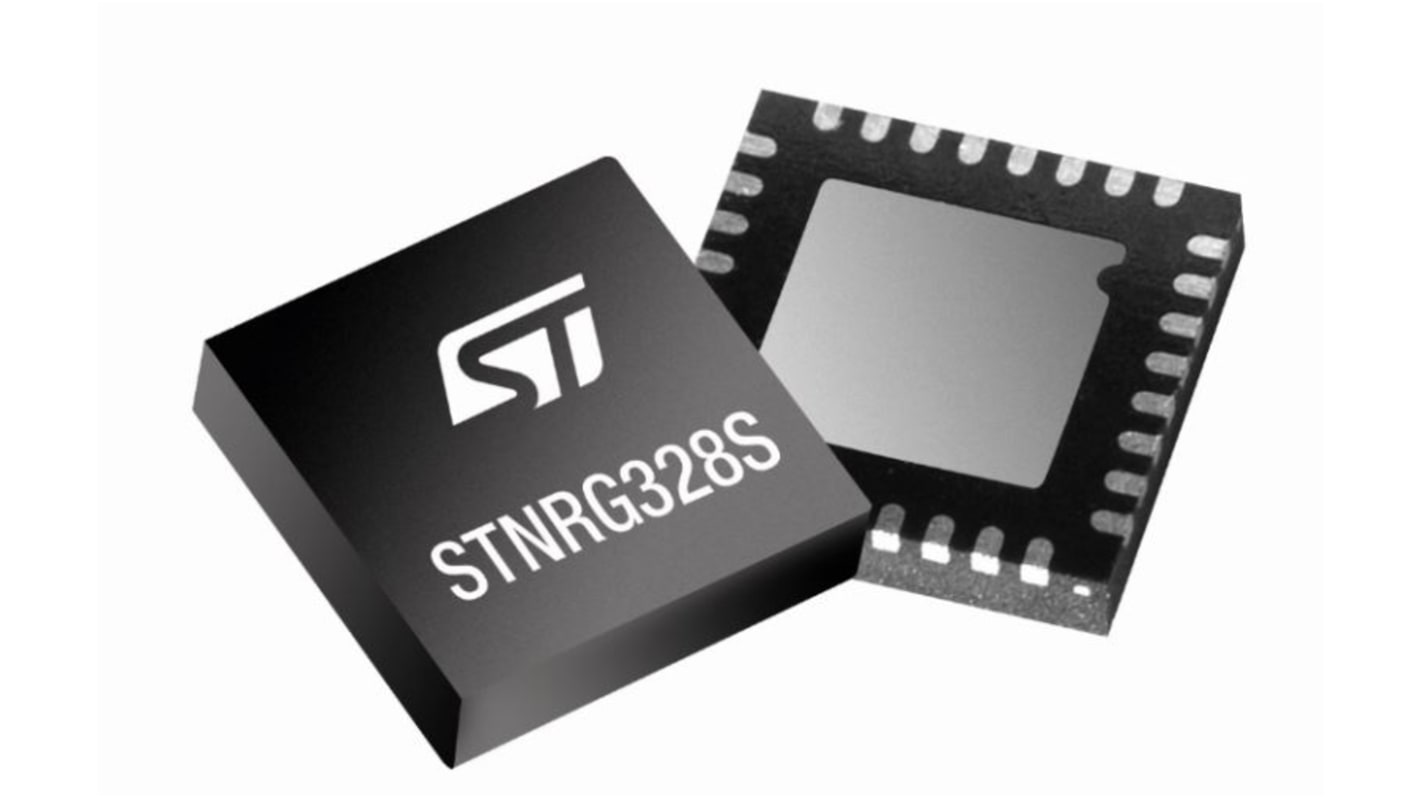

STMicroelectronics Convertidor AC/DC, VFQFPN-32 14 pines
- Código RS:
- 239-5542P
- Referência do fabricante:
- STNRG328S
- Fabricante:
- STMicroelectronics
A imagem representada pode não ser a do produto
Sem stock actualmente
Não sabemos se este item estará de novo em stock, a RS pretende retirá-lo em breve da sua gama.
- Código RS:
- 239-5542P
- Referência do fabricante:
- STNRG328S
- Fabricante:
- STMicroelectronics
Especificações
Documentação Técnica
Legislação e Conformidade
Detalhes do produto
Seleciona um o mais atributos para encontrar produtos semelhantes.
Selecionar tudo | Atributo | Valor |
|---|---|---|
| Marca | STMicroelectronics | |
| Entrada de tensión máxima | 60V | |
| Tipo de producto | Convertidor AC/DC | |
| Tipo de montaje | Superficie | |
| Potencia de salida | 200W | |
| Número de pines | 14 | |
| Encapsulado | VFQFPN-32 | |
| Entrada de tensión mínima | 40V | |
| Temperatura de Funcionamiento Mínima | -40°C | |
| Temperatura de funcionamiento máxima | 105°C | |
| Anchura | 5mm | |
| Serie | STNRG328S | |
| Certificaciones y estándares | RoHS Compliant | |
| Longitud | 5mm | |
| Altura | 5mm | |
| Estándar de automoción | No | |
| Selecionar tudo | ||
|---|---|---|
Marca STMicroelectronics | ||
Entrada de tensión máxima 60V | ||
Tipo de producto Convertidor AC/DC | ||
Tipo de montaje Superficie | ||
Potencia de salida 200W | ||
Número de pines 14 | ||
Encapsulado VFQFPN-32 | ||
Entrada de tensión mínima 40V | ||
Temperatura de Funcionamiento Mínima -40°C | ||
Temperatura de funcionamiento máxima 105°C | ||
Anchura 5mm | ||
Serie STNRG328S | ||
Certificaciones y estándares RoHS Compliant | ||
Longitud 5mm | ||
Altura 5mm | ||
Estándar de automoción No | ||
El TNRG328S de STMicroelectronics es un controlador digital para convertidor resonante de bucle abierto STC/HSTC de STMicroelectronics. Realiza una conversión de potencia de una tensión de entrada en un rango típico de 40 V a 60 V a una tensión de salida con una relación de conversión programable de 2:1 a 10:1 con ciclo de trabajo fijo y frecuencia programable de 140 kHz a 300 kHz. Es capaz de proporcionar una potencia de salida en el rango de 500 W hasta 2 KW con una eficiencia muy alta en un amplio rango de carga y con un pico de eficiencia del 98,4%.
Controlador digital para topologías STC/HSTC
Compatible con una amplia relación de conversión
ADC de 10 bits
Interfaz UART, GPIO
Velocidad rápida/lenta Master I2C
SMED para implementar características de control clave
A State Machine Event Driven (SMED) implementa la estrategia de control para garantizar todas las funciones de control STC/HSTC, en particular la función ZCD (detección de corriente cero) permite una gestión del tiempo muerto y la frecuencia de conmutación con el fin de lograr la resonancia LC perfecta y la eficiencia TOP independientemente de las variaciones de componentes externos. El firmware STNRG328S está diseñado específicamente para programar el SMED e implementar la estrategia de control.
