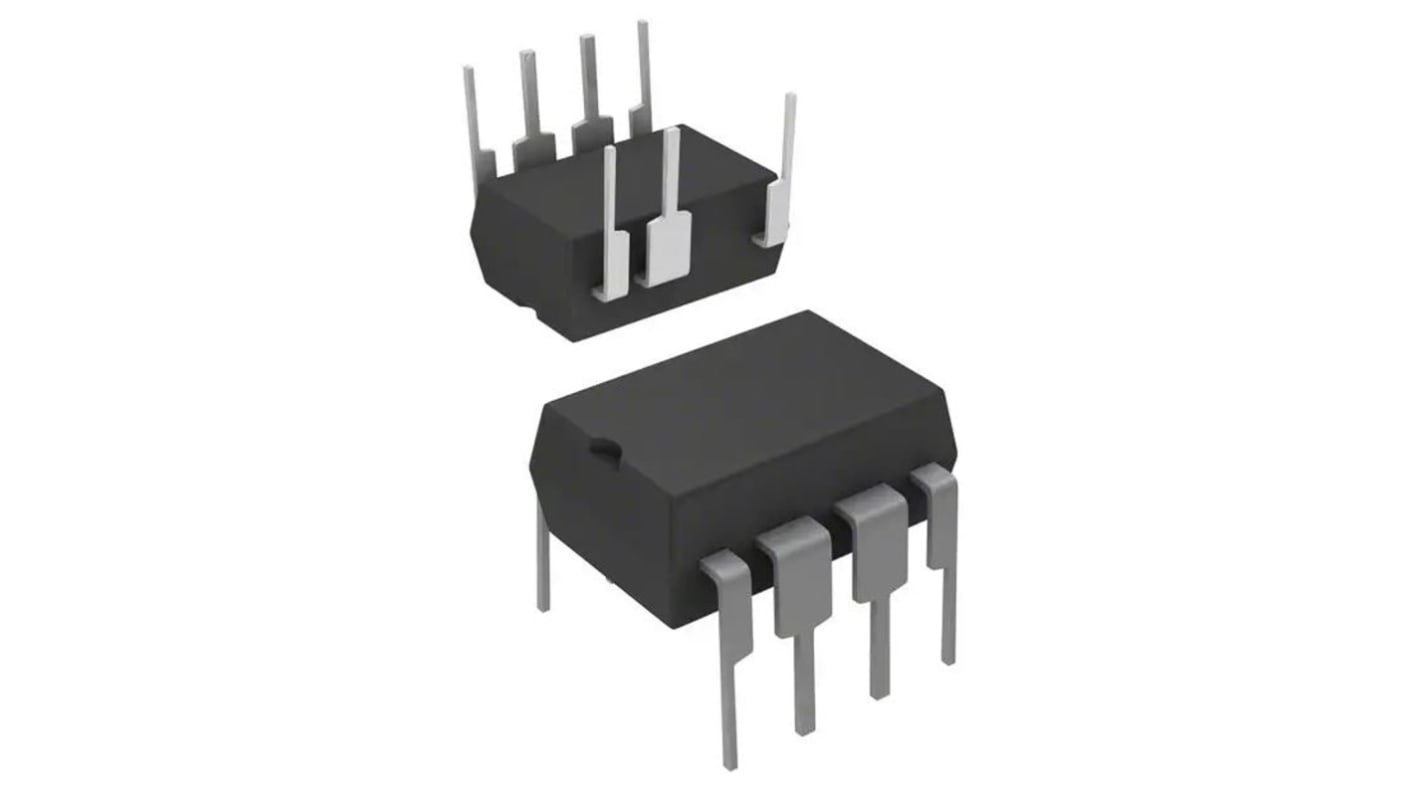

Power Integrations Convertidor AC/DC TNY268PN, Montaje superficial 8 pines 3 A
- Código RS:
- 146-5675
- Referência do fabricante:
- TNY268PN
- Fabricante:
- Power Integrations
Subtotal (1 tubo de 50 unidades)*
62,40 €
Entrega GRÁTIS para pedidos superiores a 95,00 €
Em stock
- 10.900 unidade(s) pronta(s) para enviar a partir de outro centro de distribuição
Precisa de mais unidades? Insira a quantidade desejada e clique em "Verificar datas de entrega".
Unidad(es) | Por unidade | Por Tubo* |
|---|---|---|
| 50 + | 1,248 € | 62,40 € |
*preço indicativo
- Código RS:
- 146-5675
- Referência do fabricante:
- TNY268PN
- Fabricante:
- Power Integrations
Especificações
Documentação Técnica
Legislação e Conformidade
Detalhes do produto
Seleciona um o mais atributos para encontrar produtos semelhantes.
Selecionar tudo | Atributo | Valor |
|---|---|---|
| Marca | Power Integrations | |
| Tipo de producto | Convertidor AC/DC | |
| Entrada de tensión máxima | 265V ac | |
| Tipo de montaje | Orificio pasante | |
| Potencia de salida | 23W | |
| Número de pines | 8 | |
| Frecuencia de conmutación | 132kHz | |
| Corriente de salida máxima | 3A | |
| Encapsulado | Montaje superficial | |
| Entrada de tensión mínima | 85V ac | |
| Topología | Retorno | |
| Ciclo de trabajo máximo | 68% | |
| Temperatura de Funcionamiento Mínima | -40°C | |
| Temperatura de funcionamiento máxima | 150°C | |
| Serie | TinySwitch-II | |
| Anchura | 6.6mm | |
| Certificaciones y estándares | EU requirements, California Energy Commission (CEC), ENERGY STAR | |
| Longitud | 9.83mm | |
| Altura | 3.68mm | |
| Estándar de automoción | No | |
| Corriente de suministro | 380μA | |
| Selecionar tudo | ||
|---|---|---|
Marca Power Integrations | ||
Tipo de producto Convertidor AC/DC | ||
Entrada de tensión máxima 265V ac | ||
Tipo de montaje Orificio pasante | ||
Potencia de salida 23W | ||
Número de pines 8 | ||
Frecuencia de conmutación 132kHz | ||
Corriente de salida máxima 3A | ||
Encapsulado Montaje superficial | ||
Entrada de tensión mínima 85V ac | ||
Topología Retorno | ||
Ciclo de trabajo máximo 68% | ||
Temperatura de Funcionamiento Mínima -40°C | ||
Temperatura de funcionamiento máxima 150°C | ||
Serie TinySwitch-II | ||
Anchura 6.6mm | ||
Certificaciones y estándares EU requirements, California Energy Commission (CEC), ENERGY STAR | ||
Longitud 9.83mm | ||
Altura 3.68mm | ||
Estándar de automoción No | ||
Corriente de suministro 380μA | ||
Estado RoHS: Não aplicável
TinySwitch™-II integra un MOSFET de potencia de 700 V, oscilador, fuente de corriente conmutada de alta tensión y circuitos de límite de corriente y desconexión térmica en un dispositivo monolítico. La potencia de arranque y funcionamiento se deriva directamente de la tensión del pin DRENADOR, lo que elimina la necesidad de un bobinado de polarización y los circuitos asociados. Además, los dispositivos TinySwitch-II incorporan reinicio automático, detección de subtensión de línea y filtrado de frecuencia.
Reinicio automático completamente integrado para protección contra fallos de bucle abierto y cortocircuito - ahorra costes de componentes externos
Detección de subtensión de línea programable que previene perturbaciones de encendido/apagado - ahorra componentes externos
El filtrado de frecuencia reduce drásticamente EMI (∼10 dB) - minimiza los costes de componentes de filtro EMI
Funcionamiento a 132 KHz reduce el tamaño del transformador - permite el uso de núcleos EF12.6 o EE13 para reducir el coste y el tamaño
La circuitería integrada elimina prácticamente el ruido audible con un transformador con barnizado de inmersión normal.
