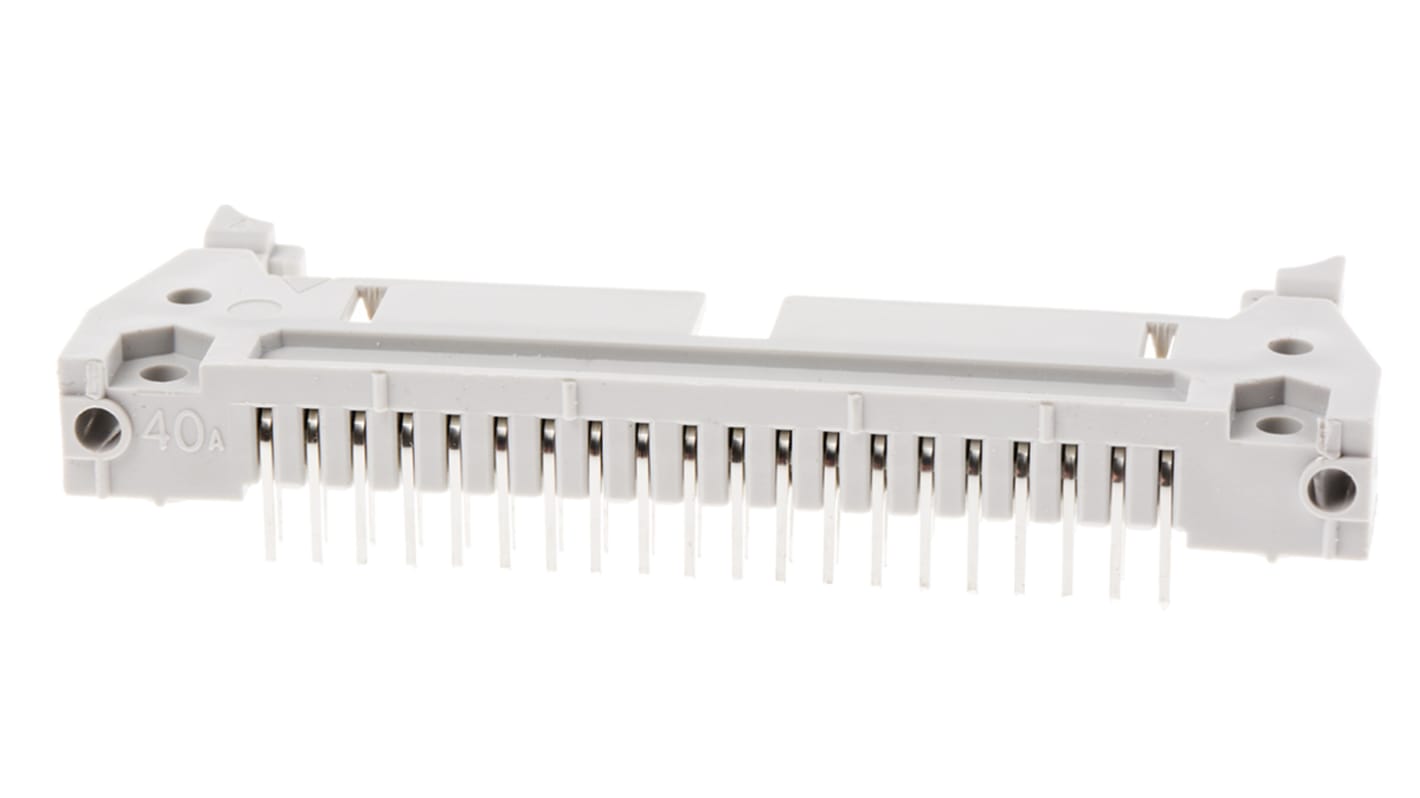

Conector IDC macho RS PRO de 40 vías, paso 2.54mm, 2 filas, Orificio Pasante

Los conectores macho y hembra de estilo BT224 están fabricados en poliéster reforzado con fibra de vidrio gris y equipados con contactos chapados en oro de gran calidad.
Los conectores macho de montaje en PCB cuentan con palancas de bloqueo largas que permiten cerrar o soltar los conectores acoplados y la polarización moldeada. Están completamente recubiertos para evitar conexiones erróneas de los conectores hembra. Los conectores macho utilizan contactos de terminación redonda chapados en estaño (paso de 2,54 mm) para ofrecer una buena capacidad de soldadura y están disponibles en versiones rectas y de 90º. El tamaño del orificio de fijación del conector es de 2,55 mm y el del orificio de fijación en PCB recomendado es de 2,9 mm.
Los conectores hembra de montaje en cable cuentan con un dispositivo de inserción pre-ensamblado para garantizar una alineación de cable precisa y una terminación rápida a cables planos Speedbloc® de 1,27 mm. Ideal para interconexiones de bus y aplicaciones de cadena de margarita. Los conectores hembra constan de tres partes: el conector hembra con ranuras de polarización de doble profundidad para asegurar una polarización efectiva, la localización de cables, la pinza de bloqueo y la abrazadera de cable para protección contra tirones.

Los conectores macho de montaje cuentan con palancas de bloqueo largas que permiten cerrar o soltar los conectores acoplados y la polarización moldeada.
Completamente recubiertos para evitar conexiones erróneas
Pines redondos estañados en un paso de 2,54 mm
Orificio de fijación de 2,55 mm, orificio de fijación en PCB de 2,9 mm

Consta de un conector hembra con ranuras de polarización de doble profundidad, localización de cables, pinza de bloqueo y abrazadera de cable para protección contra tirones.
Un dispositivo de inserción pre-ensamblado para garantizar una alineación de cable precisa y una terminación rápida a cables planos Speedbloc® de 1,27 mm.
Para más información sobre los cables planos Speedbloc®, consulte la sección de cables.

IDC; BT224

®Speedbloc es una marca registrada de RS Components Ltd.

El sistema de conectores Speedbloc® comprende tres gamas de conectores por desplazamiento del aislante; conectores hembra aéreos con conectores macho de montaje en PCB, conectores de borde y DIL, conectores de transición, conectores macho y hembra D-Sub. Se utilizan junto a Speedbloc®. El cable plano IDC permite el montaje rápido, simple y económico, al tiempo que posibilita al usuario añadir o ampliar los sistemas de cable plano existentes a través de herramientas IDC universales. Para obtener más información, consulte cada uno de los productos y las tablas de datos adicionales. Como ayuda en la fabricación de PCB, utilice transferencias resistentes a ataques químicos de un solo símbolo. Consulte la sección Diseñode PCB y Accesorios
