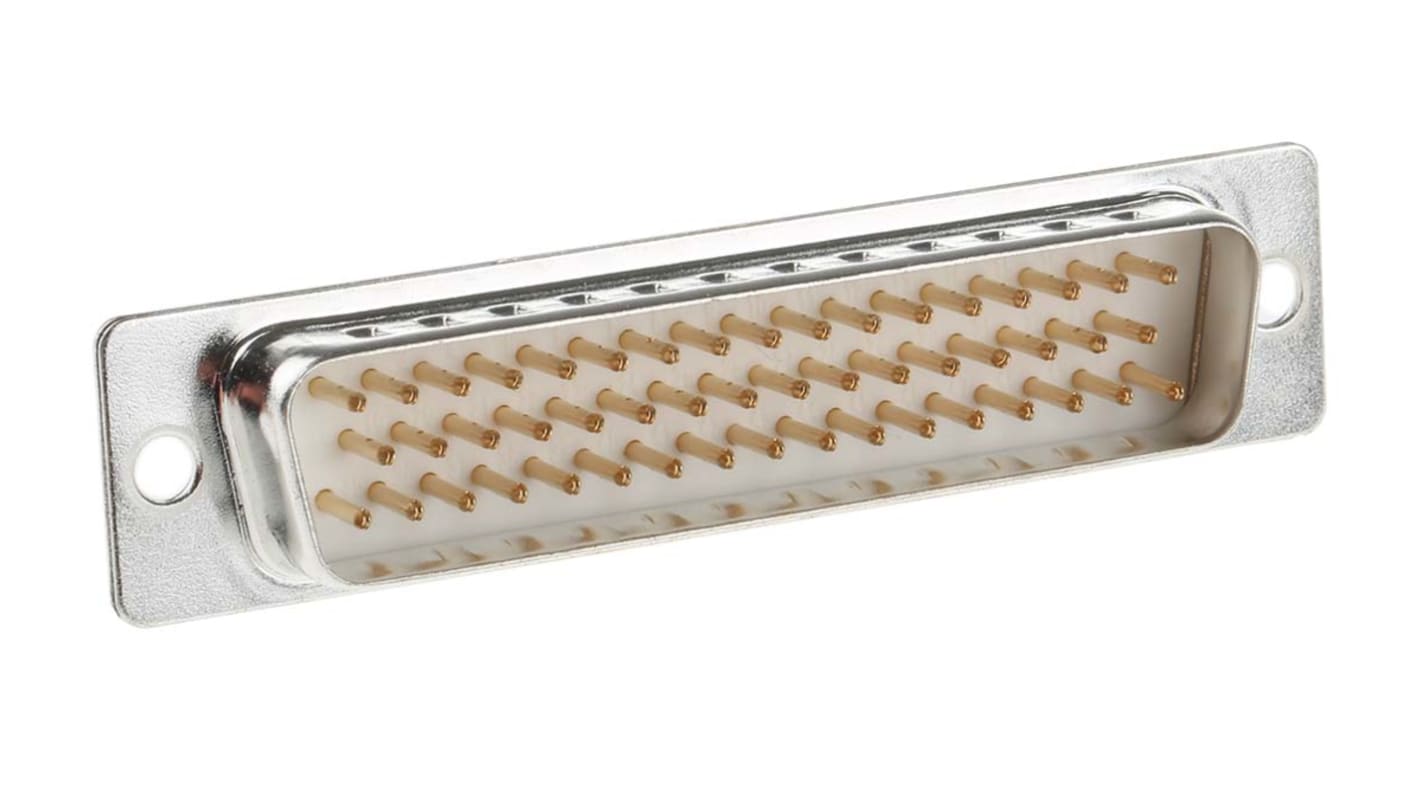

Conector D-sub RS PRO, paso 2.77mm, Recto D-Sub estándar, Montaje en Panel Mount, Macho, Terminación Soldador D, 500 V,

RS Pro presenta un conector D-Sub durable con una robusta carcasa de acero, contactos estampados y formados y terminaciones de copa de soldadura para facilitar la conexión de cables. Estos conectores D-sub son ideales para usar para crear interconexiones de E/S (entrada/salida) en una amplia gama de aplicaciones industriales y comerciales

Un conector D-Sub es un tipo popular de conector de E/S (entrada/salida) que se utiliza habitualmente en la industria de informática y comunicaciones de datos para proporcionar alimentación y comunicaciones de punto a punto entre dos dispositivos, como un ordenador y un monitor. El D-Sub contiene dos o más filas paralelas de contactos o conectores hembra rodeados por una carcasa metálica en forma de D que proporciona soporte mecánico y garantiza la orientación correcta cuando se acopla. Estos D-Sub están disponibles como conectores hembra D-Sub (o conectores hembra D-Sub) con contactos hembra o conectores macho D-Sub con contactos macho. El conector hembra de tipo conector hembra se acopla con el conector macho de tipo conector macho. Hay que tener en cuenta que un D-sub con una carcasa de plástico no se puede acoplar con un D-sub con una carcasa de metal.

• Diseño robusto
• carcasa Durable de acero estañado
• Muescas en la carcasa (sólo conectores macho) para mejorar la conductividad eléctrica y la conexión a tierra
• buena protección EMI/RFI
• Contactos estampados y formados chapados en oro
• Bridas con para orificios de montaje para montaje de tornillos en un panel
• terminaciones de copa de soldadura estañadas para una conexión de cable sencilla

Este conector D-sub con su diseño robusto y alta fiabilidad se puede utilizar en puertos de red y comunicaciones en una amplia gama de aplicaciones industriales y comerciales. Entre las aplicaciones se incluyen las siguientes:

• Ordenadores, monitores y escáneres
• equipos de redes y comunicaciones
• Equipo de procesamiento de datos
• Equipo industrial
• instrumentos de prueba y medición
• Sensores remotos y registradores de datos
• Equipo de generación eléctrica portátil

Estos d-subs están diseñados para montarse en panel. Se corta un orificio en el panel que está determinado por las dimensiones de abertura del panel del conector macho o hembra. Dos bridas de montaje a cada lado del conector incorporan orificios de montaje. Se perforan orificios en el panel para alinearlos con estos orificios de montaje. A continuación, el conector se inserta en la abertura del panel y se fija en su lugar insertando tornillos a través de los orificios del conector y del panel.

Estos d-subs disponen de copas de soldadura que son cavidades huecas tipo copa en las que se inserta el cable y se fijan mediante soldadura. En primer lugar, asegúrese de que el conector está bien sujeto mientras trabaja en él. Pela los extremos de cada cable con la profundidad de las copas de soldadura para medir el aislamiento que necesita eliminar. Estañe los filamentos de cable expuestos con un soldador y llene parcialmente la copa de soldadura con soldadura. Aplique un soldador en el borde de la copa para que la soldadura se funda. Inserte el extremo del cable estañado en el vaso y manténgalo en su lugar hasta que la soldadura se vuelva sólida. Si el calibre del cable es lo suficientemente grande para sujetarse en la copa, colóquelo en la copa y alimente la soldadura mientras aplica el soldador a la parte posterior de la copa.
