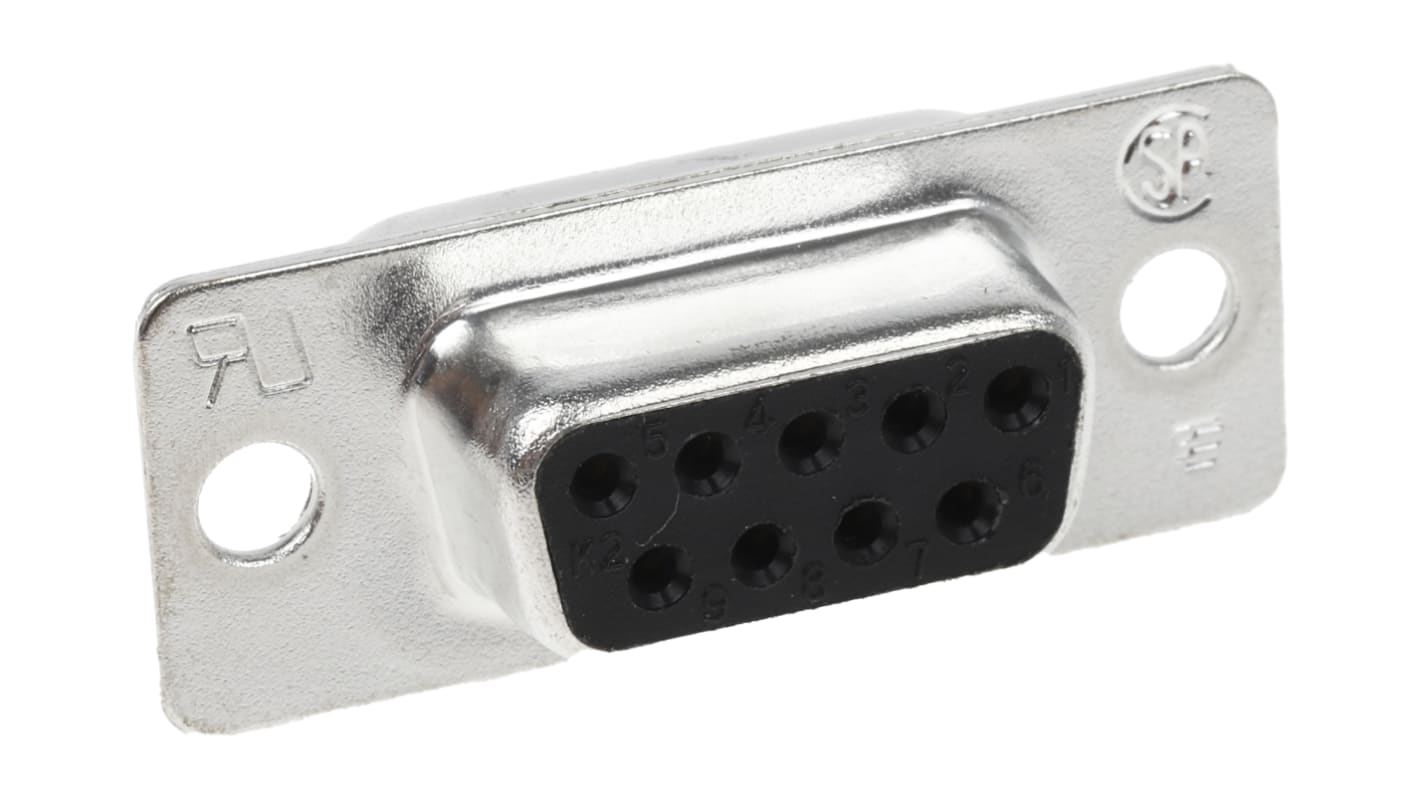

Conector D-sub TE Connectivity, Serie AMPLIMITE HD-20 9 contactos, Recta 2.77 mm D-SUB, Montaje en Panel Hembra E,
- Código RS:
- 489-2487
- Número do artigo Distrelec:
- 304-49-990
- Referência do fabricante:
- 5-747905-2
- Fabricante:
- TE Connectivity
A imagem representada pode não ser a do produto
Desconto aplicável por quantidade
Ver preços por quantidadeSubtotal (1 embalagem de 5 unidades)*
20,68 €
Entrega GRÁTIS para pedidos superiores a 95,00 €
Em stock
- Mais 120 unidade(s) para enviar a partir do dia 03 de junho de 2026
- Mais 4320 unidade(s) para enviar a partir do dia 19 de junho de 2026
Precisa de mais unidades? Insira a quantidade desejada e clique em "Verificar datas de entrega".
Unidad(es) | Por unidade | Por Embalagem* |
|---|---|---|
| 5 - 20 | 4,136 € | 20,68 € |
| 25 - 45 | 3,52 € | 17,60 € |
| 50 - 95 | 3,106 € | 15,53 € |
| 100 - 245 | 2,69 € | 13,45 € |
| 250 + | 2,48 € | 12,40 € |
*preço indicativo
- Código RS:
- 489-2487
- Número do artigo Distrelec:
- 304-49-990
- Referência do fabricante:
- 5-747905-2
- Fabricante:
- TE Connectivity
Especificações
Documentação Técnica
Legislação e Conformidade
Detalhes do produto
Seleciona um o mais atributos para encontrar produtos semelhantes.
Selecionar tudo | Atributo | Valor |
|---|---|---|
| Marca | TE Connectivity | |
| Tipo de producto | Conector D-sub | |
| Número de Contactos | 9 | |
| Corriente | 3A | |
| Orientación | Recta | |
| Tipo de montaje | Montaje en Panel | |
| Género del conector | Hembra | |
| Tipo de conector D | D-SUB | |
| Tamaño de carcasa D-Sub | E | |
| Material de la carcasa | Acero | |
| Tensión | 250.0V | |
| Tipo de Terminación | Soldadura | |
| Temperatura de Funcionamiento Mínima | -55°C | |
| Género del contacto | Hembra | |
| Temperatura de funcionamiento máxima | 105°C | |
| Certificaciones y estándares | No | |
| Material de los contactos | Bronce Fosforado | |
| Serie | AMPLIMITE HD-20 | |
| Contacto chapado | Oro sobre níquel | |
| Paso | 2.77mm | |
| Selecionar tudo | ||
|---|---|---|
Marca TE Connectivity | ||
Tipo de producto Conector D-sub | ||
Número de Contactos 9 | ||
Corriente 3A | ||
Orientación Recta | ||
Tipo de montaje Montaje en Panel | ||
Género del conector Hembra | ||
Tipo de conector D D-SUB | ||
Tamaño de carcasa D-Sub E | ||
Material de la carcasa Acero | ||
Tensión 250.0V | ||
Tipo de Terminación Soldadura | ||
Temperatura de Funcionamiento Mínima -55°C | ||
Género del contacto Hembra | ||
Temperatura de funcionamiento máxima 105°C | ||
Certificaciones y estándares No | ||
Material de los contactos Bronce Fosforado | ||
Serie AMPLIMITE HD-20 | ||
Contacto chapado Oro sobre níquel | ||
Paso 2.77mm | ||
Conector de cable D-Sub AMPLIMITE, serie HD-20, soldadura
Un conector D-sub es un tipo común de dispositivo eléctrico llamado por su característica de apantallamiento de metal en forma de D. Cuando se introdujeron, D-sub se encontraban entre los conectores más pequeños utilizados en sistemas informáticos.
Conectores D-Sub de montaje en cable D-Sub de copa de soldadura AMPLIMITE HD-20 con carcasas estañadas y encastres termoplásticos negros con índice de protección 94V-0 de dos piezas. Las placas de estos conectores de cable D-Sub de copa de soldadura AMPLIMITE HD-20 ofrecen apantallamiento EMI completo y aislamiento ESD y se pueden post-moldear o cubrir con carcasas. Las terminaciones de apantallamiento crimpadas permiten baja impedancia y el crimpado apantallado proporciona protección contra tirones.
Estos conectores de cable D-Sub de copa de soldadura AMPLIMITE HD-20 están precargados con contactos de copa de soldadura chapados dúplex y se acoplan a conectores D-Sub serie HDE, HDF, HDP y HD-20 (montaje en placa).
Para carcasas traseras o abrazaderas de cable adecuadas, consulte los códigos RS 680-9301 , 719-9747 y 680-9355 típicos.
La serie AMPLIMITE está diseñada para utilizarse en interfaces de comunicación y datos.
• 65% más de densidad que los conectores HD-20
• Ahorro de espacio
• inserto termoplástico negro 94V0
• carcasa de acero estañado
Características y ventajas
• los tamaños de carcasa ofrecen una amplia variedad de posiciones de contacto: 9, 15, 25, 37 y 50.
• Versión comercial De Menor coste de la serie militar aprobada.
• carcasas estañadas o chapadas en zinc, con o sin muescas de conexión a tierra.
• los contactos de encaje a presión de crimpado permiten cargar solo el número de contactos que se están utilizando.
• Disponible con hardware de apantallamiento y kits de carcasa de apantallamiento.
• Numerosas abrazaderas de cable y opciones de tornillería de acoplamiento.
• Contactos de crimpado formados con precisión, alto rendimiento y bajo coste.
Accesorios
• Contactos de crimpado – 446-787
• retenciones de tornillo macho – 450-9208 y 717-4498
• bloqueos roscados hembra – 717-4543 y 450-9270
• conjunto del poste De Bloqueo – 450-9365
• pestillo de resorte – 450-9321
• bloque de enclavamiento con orificio roscado – 450-9371
• bloque de enclavamiento con ranura – 680-9392
Conectores D-Sub AMPLIMITE de TE Connectivity
Approvals
UL, cUL, CSA
