LVDT Solartron Metrology

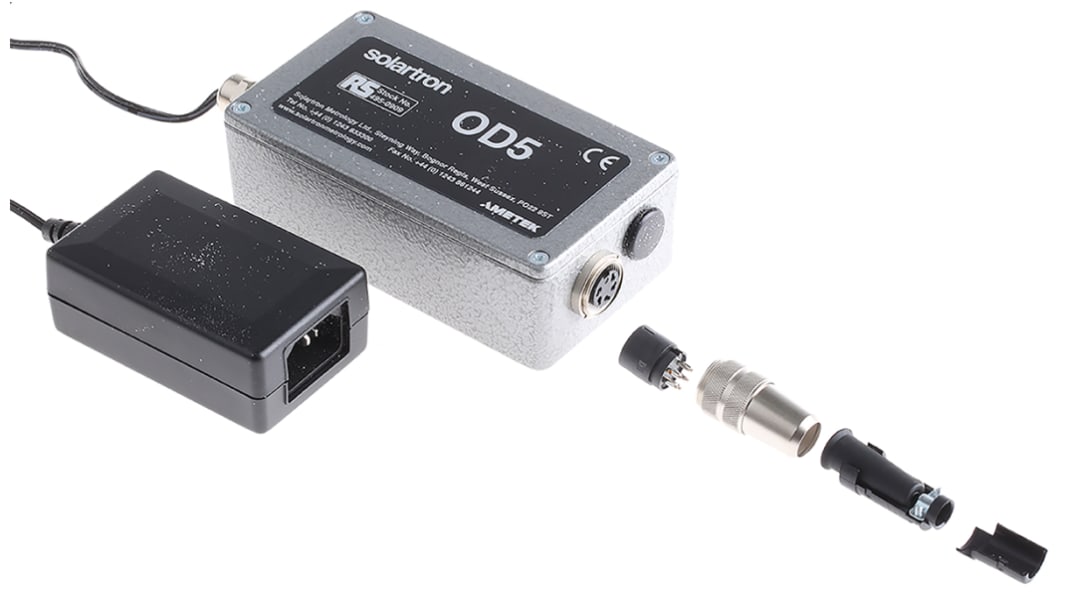

fuente de alimentación externa, permite que la caja OD5 sea más pequeña y aísla la tensión de red para incrementar la seguridad
Funcionamiento a 120 Vac o a 240 Vac y adecuado para el uso con todos los LVDT de ac y muchos otros
Amplitud de amplio rango y control cero con salidas -10 a 10 V y -20 a 20 mA
El ajuste de ganancia y offset es completamente independiente
Frecuencia de excitación del transductor y resistencias de carga seleccionables
Selección de conexión de avance e inversión que permite ahorrar el intercambio de cables en el conector
Albergado en una carcasa robusta de aluminio presofundido con un conector DIN de 5 pines
Los transductores de medio puente se instalan con un sencillo cambio del cableado del conector macho

Instrucciones y conector macho DIN de 5 pines.

Transformadores Diferenciales Linealmente Variables (LVDT)

Estos dispositivos constan de un núcleo móvil de hierro de níquel y tres bobinas: una para activación y dos para captación. Necesitan accionarse mediante una onda sinusoidal para producir una amplitud de salida y una fase directamente proporcional a la posición del núcleo con respecto a las bobinas de captación. Se requiere un detector de fases para demodular la señal de salida. Las principales ventajas del LVDT son:

No hay problemas de desgaste como sucede con los potenciómetros
Resolución infinita, alta precisión y linealidad
No se introduce fricción en el sistema medido
Disponible en gamas de ±1 mm a ±50 mm
