    Transceptor RF AX-SFEU-1-01-TB05, GFSK, QFN 40 pines SIGFOX

    Código RS:
    915-8757
    Referência do fabricante:
    AX-SFEU-1-01-TB05
    Fabricante:
    ON Semiconductor
    ON Semiconductor

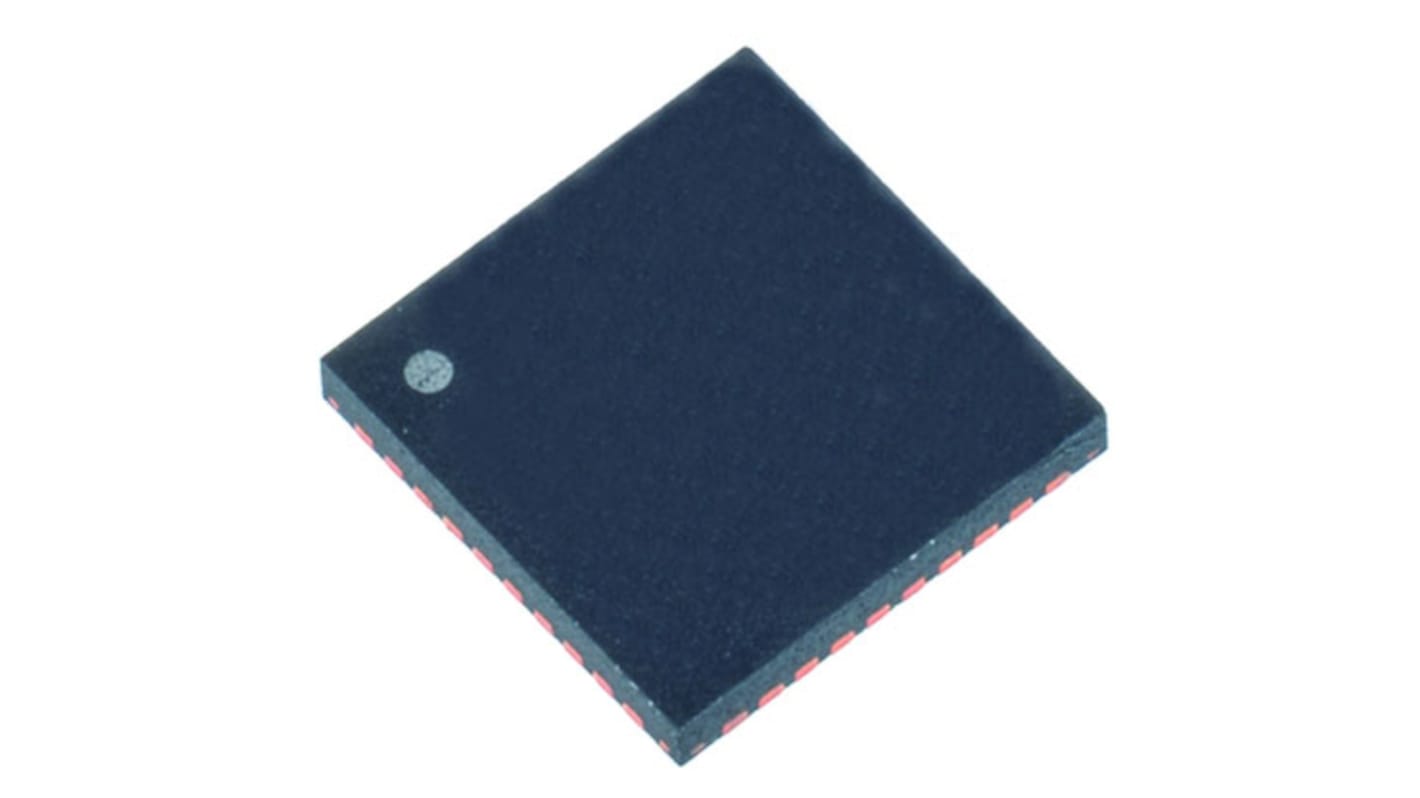

    A imagem representada pode não ser a do produto

    Ver tudo Circuitos Integrados RF
    Produto Descatalogado
    Código RS:
    915-8757
    Referência do fabricante:
    AX-SFEU-1-01-TB05
    Fabricante:
    ON Semiconductor

    Legislação e Conformidade


    Detalhes do produto

    Módem de radio AX-SIGFOX para redes SIGFOX


    AX-SIGFOX es un transceptor inalámbrico de ultra baja potencia diseñado para conectar un nodo de sensor remoto SIGFOX con una estación base. Proporciona funcionalidad de canal ascendente y descendente para sensores remotos de baja potencia y baja velocidad de datos que funcionan como parte de la IoT (Internet de las cosas). La velocidad de datos es baja y los paquetes que contienen hasta 12 bytes de carga útil se transmiten o reciben en intervalos.


    Frecuencia operativa del transmisor: banda ISM de 868,13 MHz
    Potencia de salida RF: hasta +14 dBm, DBPSK
    Velocidad de subida de datos OTA: 100 bps
    Frecuencia de receptor de RF: banda ISM de 869,525 MHz
    Sensibilidad del receptor: -126 dBm a 600 bps, GFSK
    Velocidad de bajada de datos OTA: 600 bps
    Ancho de banda de canal: 12,5 kHz
    Gestor de paquetes de protocolo SIGFOX
    Comunicación host: UART serie
    Sensor de temperatura
    10 contactos GPIO multifunción
    4 contactos LED específicos de estado
    Funcionamiento controlado mediante comandos AT
    Modos de potencia: espera, suspensión e hibernación
    Fuente de alimentación: +1,8 V a +3,6 V dc
    Rango de temperaturas de funcionamiento: -40 a +85 °C
    Aplicación: canales de subida y bajada en redes SIGFOX


    Nota

    Hay disponible un kit de desarrollo para los dispositivos AX-SIGFOX con el código RS 914-4301

    Certificados

    Certificación clase 0 "SIGFOX Ready"


    Especificações

    AtributoValor
    TecnologíaSIGFOX
    Modulación TécnicaGFSK
    Tipo de EncapsuladoQFN
    Conteo de Pines40
    Tipo de MontajeMontaje superficial
    Dimensiones7 x 5 x 0.95mm
    Longitud7mm
    Ancho5mm
    Altura0.95mm
    Frecuencia de Banda 1 Máxima de Funcionamiento869.525MHZ
    Tensión de Alimentación Máxima de Funcionamiento3,6 V
    Temperatura Máxima de Funcionamiento+85 °C
    Número de Bandas de Funcionamiento1
    Temperatura de Funcionamiento Mínima-40 °C
    Tensión de Alimentación de Funcionamiento Mínima1,8 V
    Produto Descatalogado
