Referência do fabricante

Kit de desarrollo, Display TFT, para Potentiometer


1 Disponível para entrega em 24/48 horas.
Add to Basket

Preço unitário

389,94 €

unidades

Adicionado

Código RS:
818-7354
Referência do fabricante:
SGD 43-A-DK+
Fabricante:
Lascar
unidadesPor unidade
1 +389,94 €

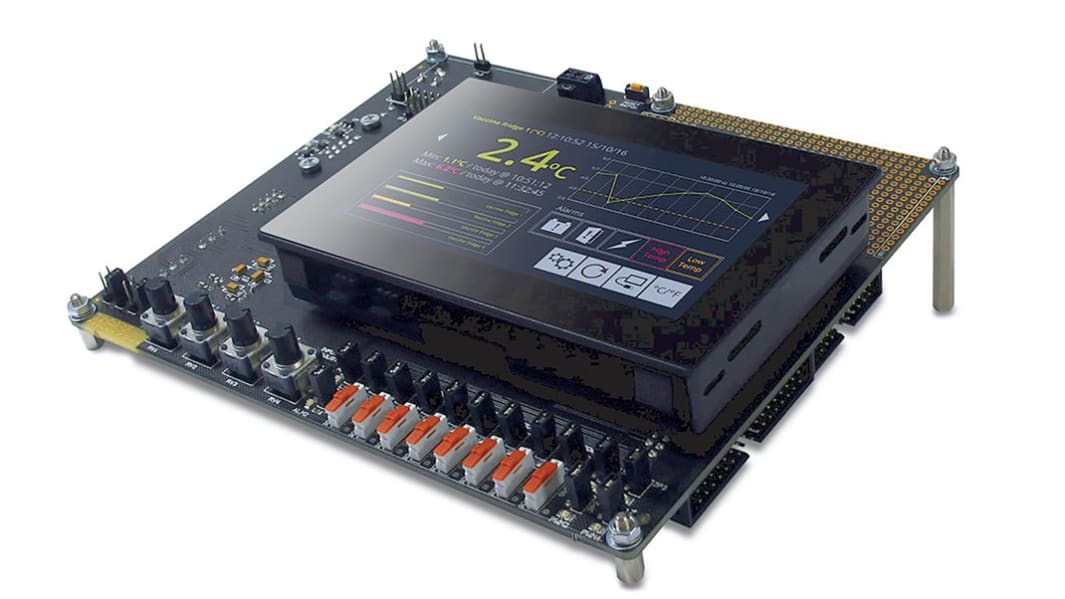

Kit de desarrollo para display SGD 43-A


El SGD 43-A DK+ es un kit de desarrollo para el display SGD 43-A. La propia placa de desarrollo proporciona interruptores, mandos, LED y conexiones de terminal roscado para conectar rápidamente y probar todas las funciones de entrada/salida del display PanelPilotACE.

El kit de desarrollo, SGD 43-A-DK+, es la mejor elección para empezar a desarrollar en la plataforma PanelPilotACE. Incluye todo lo necesario para comenzar: un SGD 43-A, una placa de desarrollo y un cable USB. La placa proporciona interruptores, mandos, LED y conexiones de terminal roscado para todas las funciones de entrada y salida del SGD 43-A.

El software Panel Pilot ACE Design Studio se puede descargar gratuitamente desde el sitio web propio


Especificaciones del display PanelPilot ACE
Pantalla TFT en color de 4,3"
4 entradas bipolares de terminación única (±40 V dc)
Funcionalidad de pantalla táctil capacitiva fiable
Control de salida digital y PWM
Programable mediante interfaz USB
Solución de montaje simple en panel
Conexiones de terminal roscado
Comuníquese con otros dispositivos con el uso de RS-232, I² 2C o SPI


Especificaciones de la placa de desarrollo PanelPilot
El área de creación de prototipos "gratuita" permite realizar pruebas de circuitos con el display
2 salidas de alarma etiquetadas, junto con indicación LED para reconocer el estado de salida
8 E/S digitales etiquetadas con indicación LED
4 salidas de PWM etiquetadas con indicación LED
4 entradas analógicas compatibles con ±5 V dc variables
Conector macho D-Sub de 9 vías RS232
Conexiones SGD 43-A y USB dedicadas para cargas y alimentación
Admite alimentación a través de USB o fuente de alimentación de 2,1 mm dc (código RS 706-8088 típico)


Nota

Consulte la hoja técnica al utilizar una fuente de alimentación externa para parámetros operativos

AtributoValor
Propiedades MedidasPotentiometer
Tipo de DisplayTFT
Profundidad64mm
Temperatura Mínima0°C
Temperatura Máxima+40°C
SeriePanelPilot ACE
