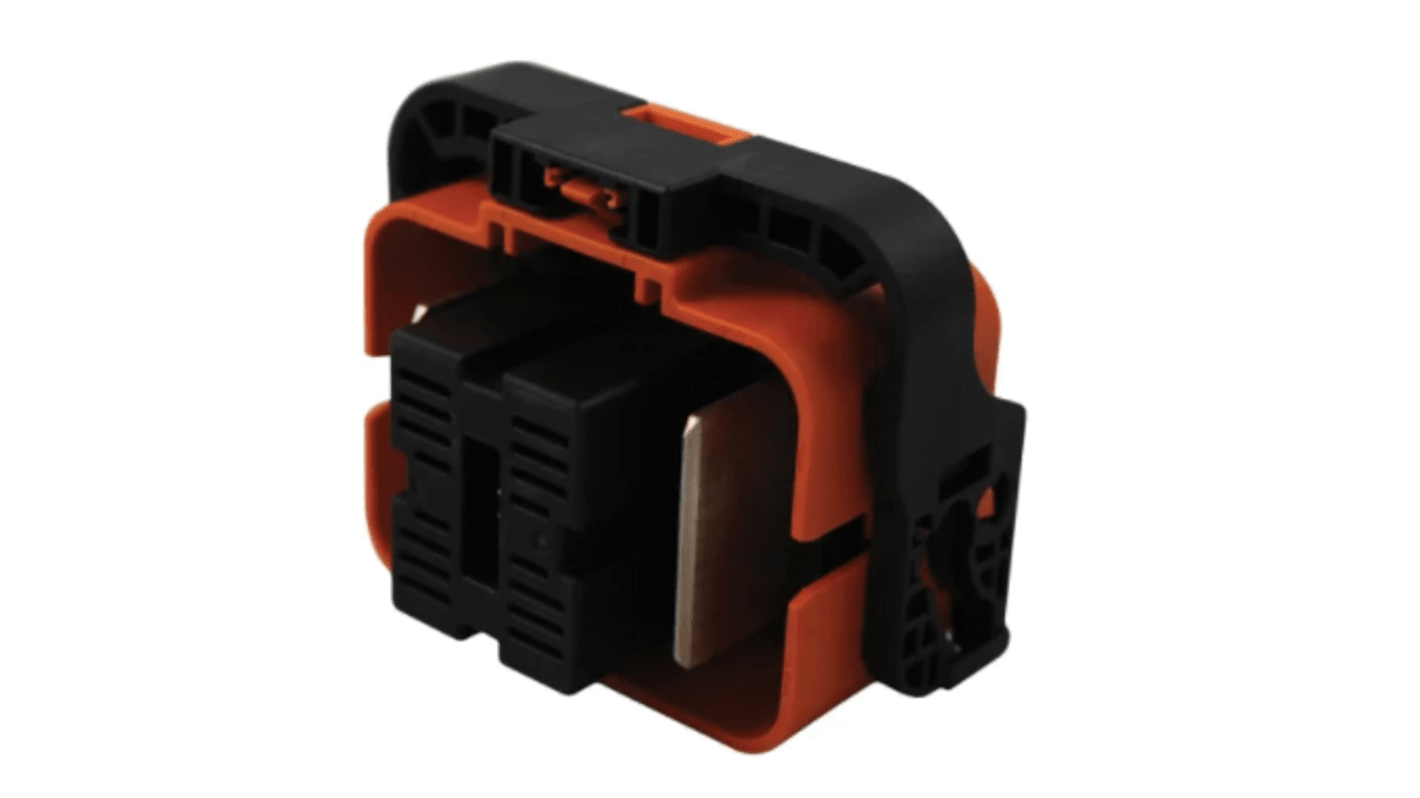

Conector para vehículo eléctrico Macho, Recto, Montaje de Reborde, 600 to 690V, 200A, IP67, IP69K
- Código RS:
- 123-5204
- Referência do fabricante:
- MINIMSDM200
- Fabricante:
- Amphenol Industrial
10 Disponível para entrega em 24/48 horas
13 Disponível para entrega em 24/48 horas
Adicionado
Preço unitário
152,48 €
Unidades | Por unidade |
1 - 4 | 152,48 € |
5 - 9 | 144,86 € |
10 - 24 | 137,23 € |
25 - 49 | 129,61 € |
50 + | 121,98 € |
Better World
Nossa gama de produtos Better World te ajuda a escolher opções mais sustentáveis. Clique aqui para saber mais.
- Código RS:
- 123-5204
- Referência do fabricante:
- MINIMSDM200
- Fabricante:
- Amphenol Industrial
Documentação Técnica
Legislação e Conformidade
- COO (País de Origem):
- DE
Detalhes do produto
Conector macho con MSD en miniatura HVIL
De Amphenol, esta desconexión de servicio manual en miniatura (mini MSD) de Amphenol es para el uso al cargar vehículos eléctricos enchufables (Plug In Hybrid Electric Vehicles, PHEV) e incluye un lazo de bloqueo de alta tensión (High Voltage Interlock Loop, HVIL). El conector macho incluye una palanca de dos etapas para abrir el circuito HVIL antes de la separación de los contactos HV. El MSD presenta una desconexión para paquetes de baterías internos de alta tensión sin necesidad de herramientas especiales, y a la vez protege la batería contra cortocircuitos.
Con un alto grado de estanqueidad, este mini MSD ofrece una solución fiable y segura para mantenimiento de PHEV. El mini MSD presenta una alternativa más compacta y rentable al MSD estándar.
Con un alto grado de estanqueidad, este mini MSD ofrece una solución fiable y segura para mantenimiento de PHEV. El mini MSD presenta una alternativa más compacta y rentable al MSD estándar.
Características y ventajas:
1 HVIL interno integrado
Estructura de refrigeración única
El diseño de canal doble reduce el aumento de temperatura
El conector hembra puede montarse en la parte delantera o trasera
Durabilidad de más de 50 ciclos de inserción
Se acopla a IP67, IP6K9K
Temperatura de funcionamiento: -40 a 70 °C
Normas: USCAR-2. USCAER-37, LV-215
Estructura de refrigeración única
El diseño de canal doble reduce el aumento de temperatura
El conector hembra puede montarse en la parte delantera o trasera
Durabilidad de más de 50 ciclos de inserción
Se acopla a IP67, IP6K9K
Temperatura de funcionamiento: -40 a 70 °C
Normas: USCAR-2. USCAER-37, LV-215
Aplicación típica
El conector macho de desconexión de servicio manual en miniatura MINIMSDM200 con un fusible de 200 A es una solución sin herramientas para desconectar el paquete de baterías de alta tensión interno y protegerlo de cortocircuitos. Estas herramientas son esenciales para técnicos de servicio y equipos de respuesta de emergencia, ya que proporcionan protección al tratar con vehículos eléctricos de alta tensión.
Preguntas frecuentes
¿Qué es el índice de protección IP67?
Un índice de protección IP67 significa que esta carcasa puede resistir cualquier tipo de polvo (completamente estanca al polvo, incluso contra arena) y puede retener una inmersión en agua de hasta 1 m. También puede soportar potentes chorros de agua.
¿Qué es el índice de protección IP67?
Un índice de protección IP67 significa que esta carcasa puede resistir cualquier tipo de polvo (completamente estanca al polvo, incluso contra arena) y puede retener una inmersión en agua de hasta 1 m. También puede soportar potentes chorros de agua.
Especificações
Atributo | Valor |
---|---|
Valor Nominal de Corriente | 200A |
Para Uso Con | Paquete de batería HV |
Índice de Protección IP | IP67, IP69K |
Temperatura Máxima de Funcionamiento | +70°C |
Temperatura Mínima de Funcionamiento | -40°C |
Serie | MSD |
Cumplimiento normativo | LV215, USCAR2, USCAR37 |
Tipo de enclavamiento | Palanca de 2 etapas |
Tipo de Montaje | Montaje de Reborde |
Altura | 73.5mm |
Anchura | 91mm |
Producto Better World | Sí |
Profundidad | 47.9mm |
Mejora Better World | Energía renovable |
Método de Terminación | Enchufable |
Tipo de Conector | Desconexión de servicio manual en miniatura |
Tensión de funcionamiento | 600 to 690V |
Aplicaciones | Sistema PHEV |
Color | Naranja |
Orientación | Recto |
Género del conector | Macho |
Género del Contacto | Macho |
