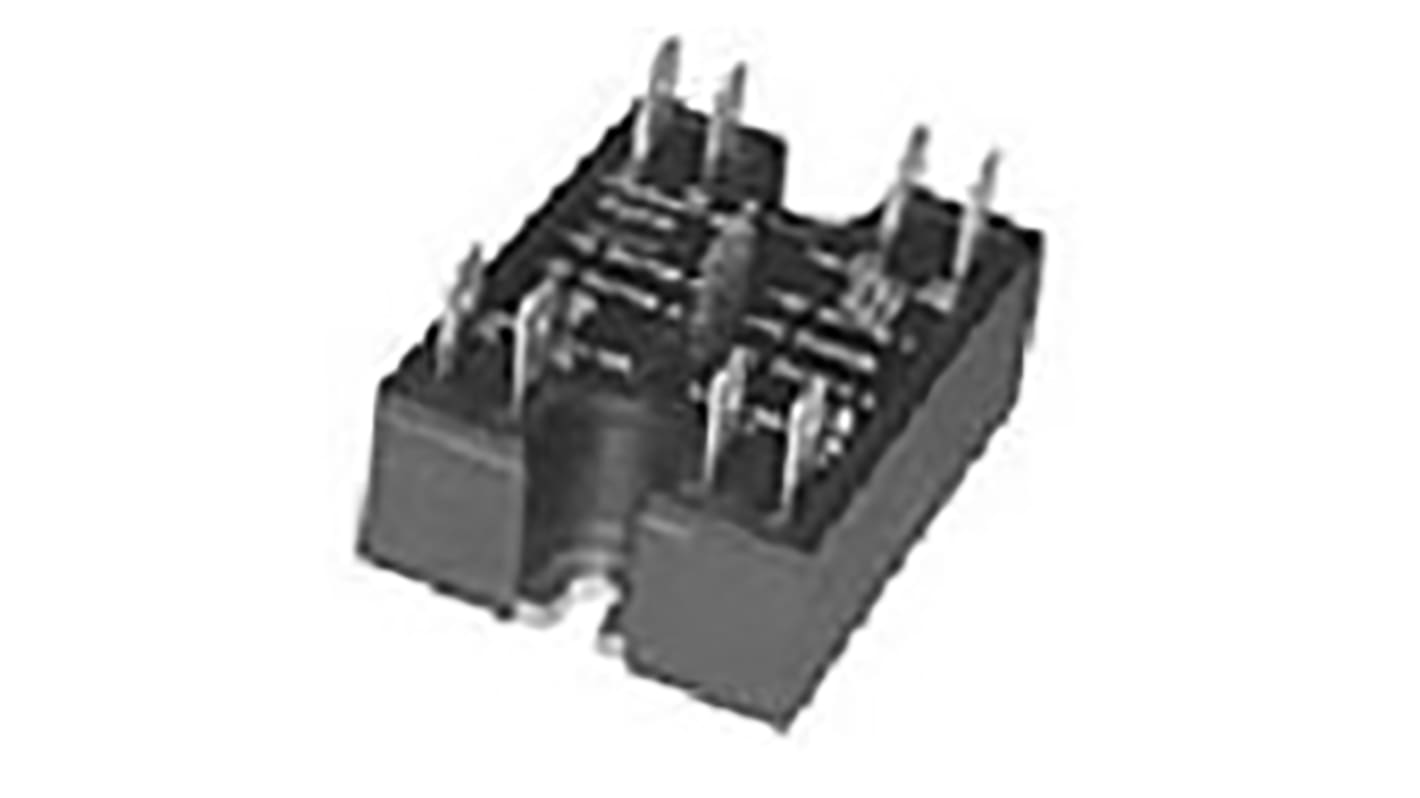

Relé de estado sólido TE Connectivity, contactos 4 x SPNO, control 4 → 15 V dc, carga 24 → 280Vrms, 20 A
- Código RS:
- 863-3718
- Referência do fabricante:
- SSRQ-240D20
- Fabricante:
- TE Connectivity
Produto Descatalogado
- Código RS:
- 863-3718
- Referência do fabricante:
- SSRQ-240D20
- Fabricante:
- TE Connectivity
Documentação Técnica
Legislação e Conformidade
Estado RoHS: Não conforme
- COO (País de Origem):
- MX
Detalhes do produto
Estado sólido - Serie SSRD y SSRQ
Control de entrada de 4-15 V dc
Terminales de conexión rápida
Terminales de conexión rápida
Relés de tensión cero
Nota
La temperatura puede afectar a la corriente nominal; consulte la hoja de datos para ver la posible disminución de potencia.
Especificações
Atributo | Valor |
|---|---|
| Corriente de Carga Máxima | 20 A |
| Tipo de Montaje | Montaje en Panel |
| Tensión de Carga Máxima | 280 V rms |
| Tensión de Carga Mínima | 24 V rms |
| Tensión de Control Máxima | 15 V dc |
| Tensión de Control Mínimo | 4 V dc |
| Tipo de Conmutación | Cero |
| Rango de Tensión de Control | 4 → 15 V dc |
| Corriente de Carga Mínima | 0,15 A |
| Configuración de los Contactos | 4 x SPNO |
| Tipo de Terminal | Conexión rápida |
| Dispositivo de Salida | TRIAC |
| Tipo de Encapsulado | Disco |
| Tiempo de Activación Máximo | 8,3ms |
| Rango de Tensión de Carga | 24 → 280Vrms |
| Dimensiones | 44.45 x 58.4 x 21.6mm |
| Profundidad | 58.4mm |
| Rango de Temperatura de Funcionamiento | -40 → + 80°C |
| Longitud | 44.45mm |
| Corriente de Fuga en Estado Inactivo | 10mA rms |
| Altura | 21.6mm |
