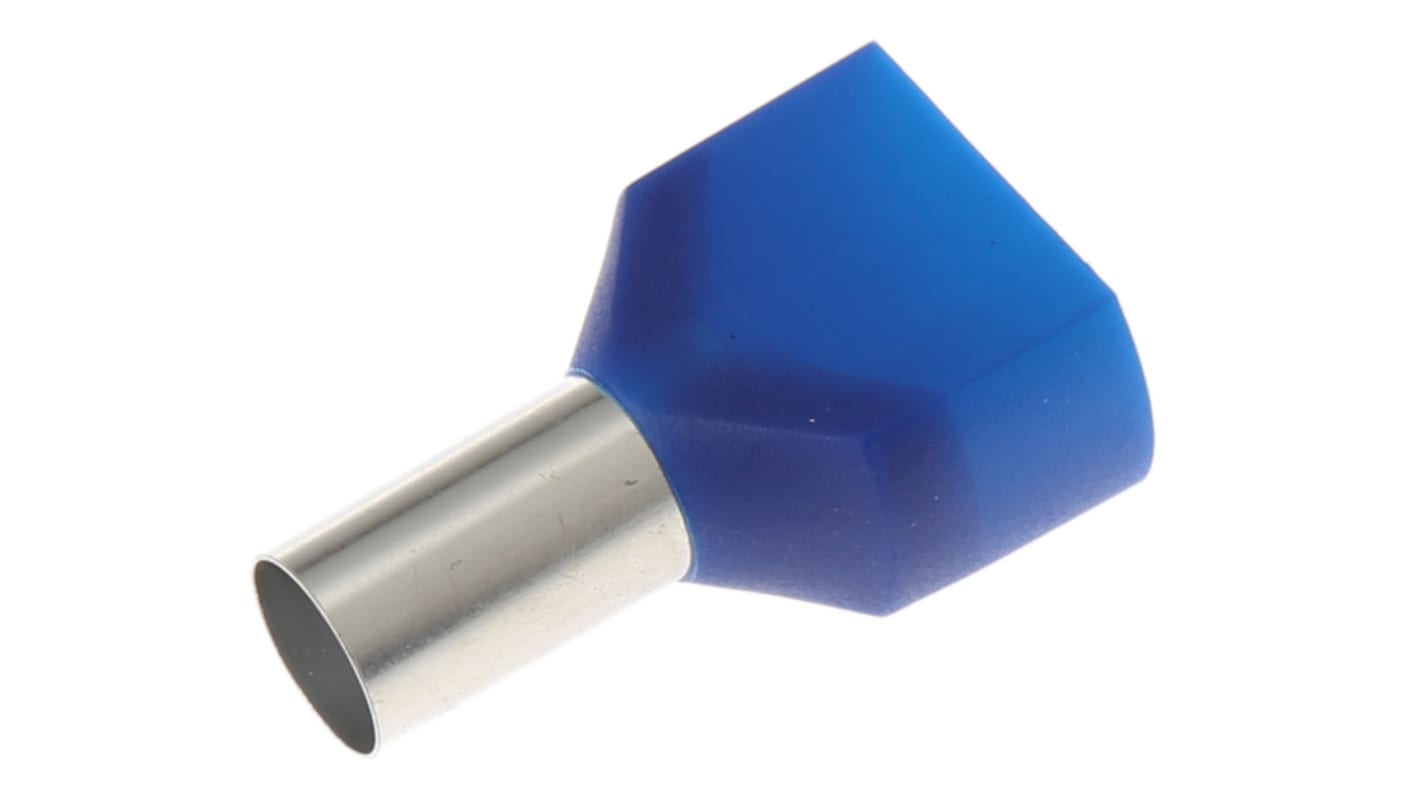

Puntera hueca de crimpado RS PRO, Aislado, Pin de 14mm, Azul 2 x 6AWG 2 x 16mm²

RS PRO presenta una gama de punteras huecas (conocidas también como terminales para el extremo del cable) de alta calidad y con código de colores, que cuentan con entrada doble para garantizar una terminación impecable en cables multifilares. Estas punteras de cable fiables te garantizan resultados positivos al conectar cables a bloques de terminales y terminales cautivos.

¿Qué es una puntera hueca?
Una puntera hueca es un tubo metálico o puntera con un collarín aislante moldeado con código de colores y fabricado en nylon. La puntera se desliza sobre el extremo de un cable multifilar, se crimpa y, a continuación, se inserta en una conexión de tornillo o abrazadera de resorte.

¿Dónde se utilizan las punteras huecas?
Al pelar y colocar en un terminal roscado el extremo de un cable multifilar, los hilos se dispersarán debido a la presión del tornillo. Algunos hilos se perderán. Esto perjudica la calidad de la conexión eléctrica y también puede provocar cortocircuitos eléctricos. Cuando se utiliza una puntera hueca, el embudo aislado con su diseño rebajado abarca todos los filamentos. Posteriormente, estos hilos se crimpan todos juntos en el tubo de la puntera. A continuación, la puntera crimpada se inserta en el terminal para crear una conexión eléctrica

Características y ventajas
• El collarín de aislamiento acepta dos cables multifilares
• Excelente conexión eléctrica
• Reduce los cortocircuitos
• Collarín con código de colores DIN para facilitar la identificación del tamaño de la puntera
• Collarín con aislamiento de nylon para reducir las fugas, la separación y la entrada de gas
• Tubo de cobre estañado para una excelente conductividad
• El terminal crimpado se puede insertar y extraer repetidamente sin degradar el extremo del cable

Aplicaciones
Las punteras huecas se utilizan en cables multifilares que se insertan en terminales roscados y bloques de terminales. Algunas de sus aplicaciones son unidades de consumo, disyuntores, paneles de control eléctrico y cualquier equipo donde se vaya a utilizar una conexión con un cable multifilar.

Preguntas y respuestas

Cómo crimpar una puntera hueca
Selecciona el tamaño correcto de la puntera hueca y pela el extremo del cable. Corta los cables a la misma longitud que el terminal y trenza los hilos para unirlos. Desliza la puntera hueca (el collarín aislado primero) sobre los extremos del cable hasta que los hilos estén enrasados con el extremo del tubo. Con una herramienta de crimpado de carraca, inserta el tubo metálico de la puntera en la sección de crimpado apropiada (indicada por los tamaños marcados en la herramienta). Aprieta los mangos de la herramienta hasta que la carraca se suelte. Se prefiere una herramienta de crimpado de carraca porque los mangos permanecerán bloqueados hasta que se complete un ciclo de crimpado completo, lo que evita crimpados parciales. El terminal crimpado está listo para insertarlo en el terminal de conexión

Herramientas de crimpado adecuadas
Para punteras con un rango de tamaño de cable de 0,5 a 6 mm², utiliza el bastidor de la herramienta de crimpado con código RS 848-391 con juego de matrices 848-420
Para punteras con un rango de tamaño de cable de 10 a 25 mm² utiliza la herramienta de crimpado con código RS 297-2935

-
