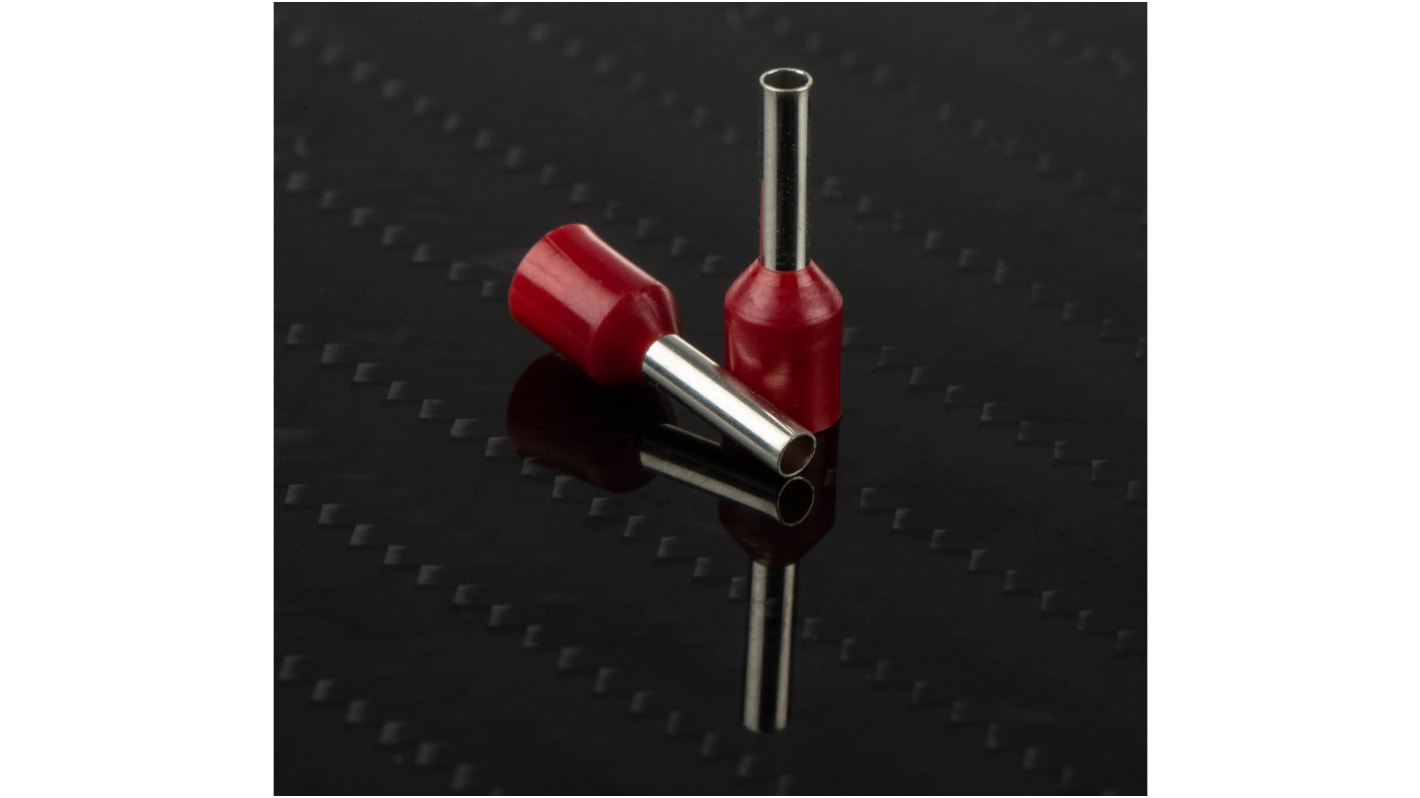

Puntera hueca de crimpado RS PRO, Aislado, Pin de 8mm, Rojo 16AWG 1.5mm² 16AWG 1.5mm²

RS Pro presenta una gama de punteras huecas (conocidas también como terminales para el extremo del cable) de alta calidad con código de colores alemán que ofrecen una terminación impecable en cables multifilares. Estas punteras fiables para cables garantizan una conexión segura al conectar cables a bloques de terminales y tornillos prisioneros.

¿Qué es una puntera hueca?
Una puntera hueca es un tubo metálico o un casquillo con un anillo de aislamiento con código de color moldeado fabricado con nylon. La puntera se desliza por el extremo de un cable multifilar, se crimpa y luego se inserta en una conexión de pinza con resorte o de tornillo.

¿Dónde se utiliza una puntera hueca?
Al pelar y colocar en un terminal roscado los hilos de un cable multifilar, los hilos se dispersarán debido a la presión del tornillo. Algunos hilos se perderán. Esto perjudica la calidad de la conexión eléctrica y también puede provocar cortocircuitos eléctricos. Si se utiliza una puntera hueca, el embudo aislado con su diseño abocinado capta todos los hilos. Luego, estos hilos se crimpan todos juntos en el tubo de la puntera. A continuación, la puntera de crimpado se inserta en el terminal para crear una conexión eléctrica.

Características y ventajas
• Excelente conexión eléctrica
• Reduce los cortocircuitos
• Anillo con codificación de colores alemana para facilitar la identificación del tamaño de la puntera
• Anillo con aislamiento de nylon para reducir las fugas, la separación y la entrada de gases
• Tubo de cobre estañado para lograr una excelente conductividad
• El terminal crimpado se puede insertar y extraer repetidamente sin dañar el extremo del cable

Aplicaciones
Las punteras huecas se utilizan en cables multifilares que se vayan a insertar en terminales roscados o en bloques de terminales. Algunas de sus aplicaciones son unidades de consumo, disyuntores, paneles de control eléctrico y cualquier equipo donde se vaya a utilizar una conexión con un cable multifilar.

Preguntas frecuentes

Cómo crimpar una puntera hueca
Seleccione una puntera hueca del tamaño correcto y pele el extremo del cable. Corte los cables a la misma longitud que el terminal y trence los hilos. Deslice la puntera hueca (el anillo con aislamiento en primer lugar) por los extremos del cable hasta que los hilos queden a ras del extremo del tubo. Con la ayuda de una herramienta de crimpado de carraca, inserte el tubo de metal de la puntera en la sección de crimpado adecuada (observe los tamaños indicados en la herramienta). Apriete los mangos de la herramienta hasta que la carraca se suelte. Es preferible usar una herramienta de crimpado de carraca, ya que los mangos permanecerán bloqueados hasta que se complete el ciclo de crimpado a fin de evitar crimpados parciales. Ahora, podrá insertar en el terminal de conexión el extremo del cable crimpado.

Herramientas de crimpado adecuadas
Para casquillos con un rango de tamaño de cable de 0,5 a 6 mm² , utilice la herramienta de crimpado con código RS 683-1605
Para las punteras con un tamaño de cable comprendido entre 10 y 25 mm² , utilice la herramienta de crimpado con el código RS 683-1614
Para casquillos con un rango de tamaño de cable de 0,5 a 16 mm² , utilice alicates de crimpado con código RS 464-482
Para las punteras con un tamaño de cable comprendido entre 35 y 50 mm² , utilice la herramienta de crimpado con el código RS 683-1617

¿por qué RS Pro?
RS Pro es nuestra propia gama de marcas y le ofrece una amplia gama de productos de alta calidad y excelente relación calidad-precio que le ofrecen más opciones. Con la confianza de ingenieros de todo el mundo, cada parte de cada producto RS Pro se ha probado rigurosamente conforme a los exigentes estándares del sector; solo se les otorga el sello RS Pro si confiamos en su calidad excepcional, lo que significa que también puede confiar en ellos.

La longitud es la de la puntera

-
