- Código RS:
- 493-3421
- Referência do fabricante:
- XBTN401
- Fabricante:
- Schneider Electric
Produto Descatalogado
Produto Alternativo
Este produto atualmente não está disponível. Sugerimos a seguinte alternativa.
- Código RS:
- 493-3421
- Referência do fabricante:
- XBTN401
- Fabricante:
- Schneider Electric
Documentação Técnica
Legislação e Conformidade
Estado RoHS: Não aplicável
Detalhes do produto

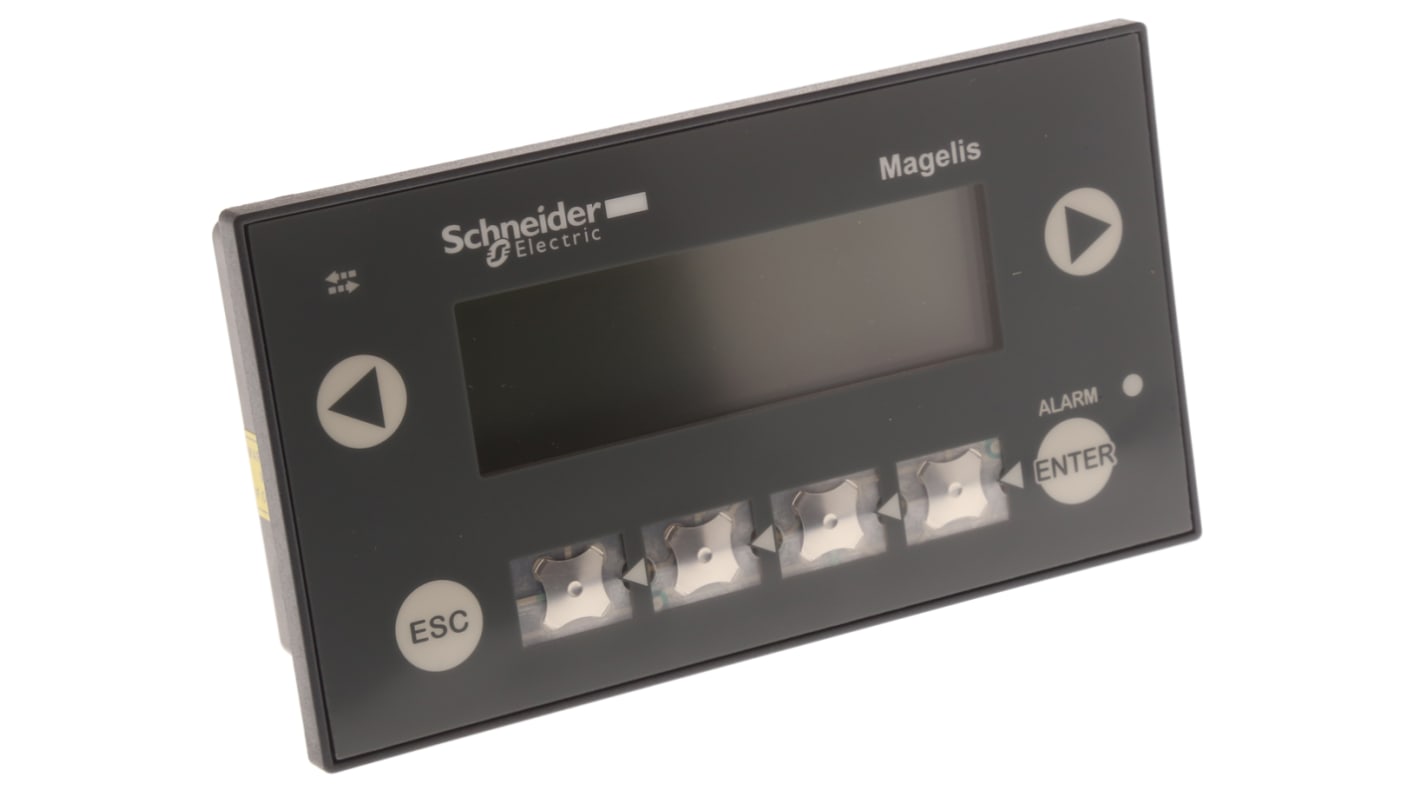

XBT-N401
Las unidades de display compactas Magelis XBT-N se han diseñado para su uso con PLC Telemecanique Twido, Nano, Micro y Premium. Se utilizan para visualizar mensajes de estado, alertas e información de mantenimiento, así como datos de procesos. Varias teclas de función se pueden configurar fácilmente para modificar los parámetros, iniciar el control de la máquina (por ejemplo, Arranque/parada) o navegar por los menús de información del texto y las páginas.
Todas las unidades de display compactas Magelis XBT-N tienen la misma interfaz de usuario ergonómica como la siguiente:
2 teclas de servicio de leyenda fija (ESC, ENTER), que no se pueden configurar
2 teclas de flecha izquierda y derecha de leyenda fija, que se pueden configurar como enlaces a las distintas páginas o para el control del equipo
4 teclas personalizables de leyenda configurables (dos pueden ser flechas hacia arriba y hacia abajo como se muestra a continuación). Las leyendas se cambian deslizando una selección de tiras de leyenda detrás de la membrana delantera antes de la instalación del panel. Estas cuatro teclas se pueden utilizar para cerrar o alternar bits PLC, para llamar a otras páginas o para incrementar los dígitos en un valor numérico (como la función de una rueda giratoria mecánica)
2 teclas de flecha izquierda y derecha de leyenda fija, que se pueden configurar como enlaces a las distintas páginas o para el control del equipo
4 teclas personalizables de leyenda configurables (dos pueden ser flechas hacia arriba y hacia abajo como se muestra a continuación). Las leyendas se cambian deslizando una selección de tiras de leyenda detrás de la membrana delantera antes de la instalación del panel. Estas cuatro teclas se pueden utilizar para cerrar o alternar bits PLC, para llamar a otras páginas o para incrementar los dígitos en un valor numérico (como la función de una rueda giratoria mecánica)
Nº de certificado
INERIS 05ATEX3016X
Group and Category
II 3 GD (Zonas 2//22 gas y polvo), EEx nA nC IIC T5, Ex tD A22 IP65 T100 °C
Magelis XBT-N de Schneider Electric
Las unidades de display compactas Magelis XBT-N se han diseñado para su uso con PLCs Schneider Electric Twido, Nano, Micro y Premium. Se utilizan para visualizar mensajes de estado, alertas (código RSS 493-3421) e información de mantenimiento, así como datos de procesos. Se pueden configurar fácilmente varias teclas de función para modificar parámetros, emitir comandos de control del dispositivo (p. ej.: START/STOP), o buscar en las páginas y menús de información de texto.
2 teclas de servicio de leyenda fija (ESC, ENTER), que no se pueden configurar
2 teclas de flecha izquierda y derecha de leyenda fija, que se pueden configurar como enlaces a las distintas páginas o para el control del equipo.
4 teclas de leyenda personalizable y configurables (dos pueden ser las flechas hacia arriba y abajo, según se ilustra a continuación) Las leyendas se cambian deslizando una de las tiras disponibles por la parte trasera de la membrana frontal antes del panel de instalación. Estas cuatro teclas se pueden usar para bloquear o intercambiar componentes de PLC, para abrir otras páginas o para incrementar dígitos en un valor numérico (en lugar de funcionar como una rueda giratoria mecánica)
2 teclas de flecha izquierda y derecha de leyenda fija, que se pueden configurar como enlaces a las distintas páginas o para el control del equipo.
4 teclas de leyenda personalizable y configurables (dos pueden ser las flechas hacia arriba y abajo, según se ilustra a continuación) Las leyendas se cambian deslizando una de las tiras disponibles por la parte trasera de la membrana frontal antes del panel de instalación. Estas cuatro teclas se pueden usar para bloquear o intercambiar componentes de PLC, para abrir otras páginas o para incrementar dígitos en un valor numérico (en lugar de funcionar como una rueda giratoria mecánica)
Todas las unidades de display compacto Magelis XBT-N tienen la siguiente interfaz de usuario ergonómica:
Las unidades están configuradas utilizando software XBT-L1001M basado en Windows. La aplicación del usuario se compone de páginas, que se pueden diseñar, visualizar y simular íntegramente por separado.
Especificações
Atributo | Valor |
---|---|
Serie del Fabricante | XBTN |
Tipo de Display | LCD |
Tamaño del Display | 5 líneas x 20 caracteres |
Color del Display | Color |
Número de Puertos | 2 |
Tipo de Puerto | RS232, RS485 |
Retroiluminación | Sí |
Tensión de Alimentación | 24 Vdc |
Certificación para atmósferas explosivas ATEX | ATEX |
Anchura | 74mm |
Profundidad | 37mm |
Kit Incluido | Sí |
Longitud | 132mm |
Dimensiones | 132 x 74 x 37 mm |
