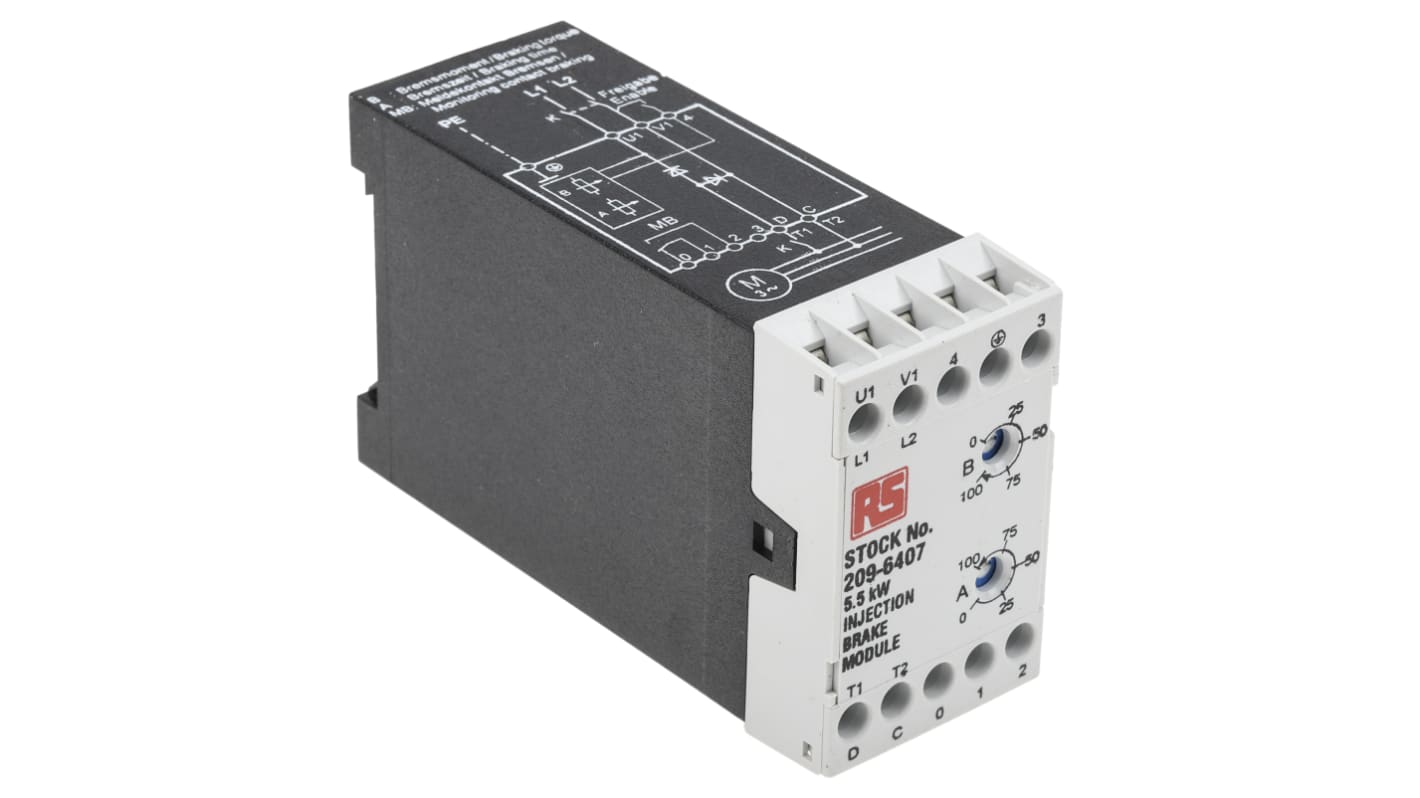

Módulo de freno RS PRO Trifásico, 5.5 kW, 380 → 415 V ac

Estas unidades electrónicas modulares están diseñadas para el frenado suave de motores de inducción ac trifásicos como se utilizan en maquinaria de producción y procesos.
Los módulos utilizan el principio de inyectar un dc. corriente en los devanados del estator que produce un campo magnético fijo. Este campo estacionario tiene el efecto de retardar el rotor y detener la transmisión de accionamiento.
El frenado se inicia mediante dispositivos de control externos, como botones pulsadores, interruptores de final de carrera, etc., que a su vez activan el módulo y cierran el contactor de frenado auxiliar (no suministrado). Para los contactores adecuados, consulte la sección Control Gear/Switchgear del Catálogo.
Los módulos electrónicos tienen las siguientes ventajas con respecto a los equivalentes mecánicos.

De tamaño compacto. Los módulos son adecuados para montaje en carril DIN simétrico 35mm
Fácil de readaptar
Inicio rápido de la función de frenado a petición (normalmente en 0,6 segundos)
No requiere mantenimiento
Tiempo de frenado ajustable y par de frenado
Alimentación automática desde alimentación bifásica

Las aplicaciones para los frenos de inyección incluyen:
Frenado de maquinaria con un tiempo de inactividad prolongado debido a cargas de inercia elevadas; sierras circulares, laminadores y otros equipos de proceso en los que una parada Rapid de la planta aumentará el tiempo de ciclo o de remecanizado.

Estos módulos son fundamentales para su uso como frenos de producción y no deben utilizarse en situaciones de emergencia.

folleto de instrucciones completo.

Detenga su máquina de forma rápida y eficaz con el módulo de freno trifásico RS Pro. Funciona inyectando corriente directa en el devanado de su motor ac. Esto neutraliza el campo electromagnético y detiene la rotación del motor. Estos productos se utilizan generalmente como alternativa a un sistema de frenado por fricción. Los encontrará en entornos industriales como fábricas y talleres.

Este módulo de freno es compacto y se monta en un carril DIN simétrico de 35 mm (Deutsche Institut für Normung o Instituto Alemán de Normalización). Puede ajustar el tiempo y el par de frenado para conseguir un rendimiento de frenado óptimo que se adapte a su equipo. La función de frenado generalmente se iniciará en 0,6 segundos.

Es adecuado para usar con una gama de equipos que se detiene lentamente, como sierras mecánicas y laminadores. Tenga en cuenta que este módulo está diseñado para utilizarse como freno de producción y no debe utilizarse en situaciones de emergencia.

• módulo de freno trifásico
• incluye un motor de arranque
• Potencia nominal de 5,5 kW
• tensión de alimentación de 380 a 415 V ac
• tiempo de respuesta de 0,6 segundos
• par de frenado
• conformidad con RoHS para un uso mínimo de materiales peligrosos
• embalado en condiciones que cumplen con ANSI/ESD S20.20:2014 y BS EN 61340-5-1:2007 para estándares de control electrostático
• se suministra con folleto de instrucciones

RS Pro es nuestra propia gama de marcas y le ofrece una amplia gama de productos de alta calidad y excelente relación calidad-precio que le ofrecen más opciones. Con la confianza de ingenieros de todo el mundo, todos los productos RS Pro se han probado rigurosamente conforme a los exigentes estándares del sector

Módulos de freno dc

Se utiliza una unidad de servofreno cuando se requiere una parada rápida, eficaz y predecible de una máquina en el menor tiempo posible. Utilizando el método de inyección de dc, proporciona una desaceleración controlada hasta detenerse, inyectando una corriente de dc en dos de los terminales del motor y neutralizando el campo magnético giratorio en el motor después de que el suministro trifásico se haya desconectado. Esto permite detener el motor que se desplaza por inercia hasta parar y reducir el tiempo de demora mediante esta frenada forzada. Pueden utilizarse con un motor de inducción trifásico estándar. La unidad puede situarse en una pieza de maquinaria o junto a ella y se requiere una escasa disrupción o modificación en el cableado existente. Las unidades de servofreno proporcionan una solución rentable y sencilla para frenar el motor, que no requiere mantenimiento ni se desgasta. Módulo de freno: Para una unidad de freno, todo el cableado de control deberá suministrarlo e instalarlo el cliente, incluidos los contactores de interbloqueo y los pulsadores. Frenos de producción: Frenos encapsulados con todo el cableado de control incluido, motor de arranque DOL opcional incluido. Inyección dc en CADA parada. Freno crítico: Freno encapsulado con contactores integrados. Debe utilizarse con el motor de arranque existente, también debe pasar ac por la unidad para que pueda aislarse antes de que se inyecte dc. Sólo inyecta dc cuando la parada electrónica se activa.
