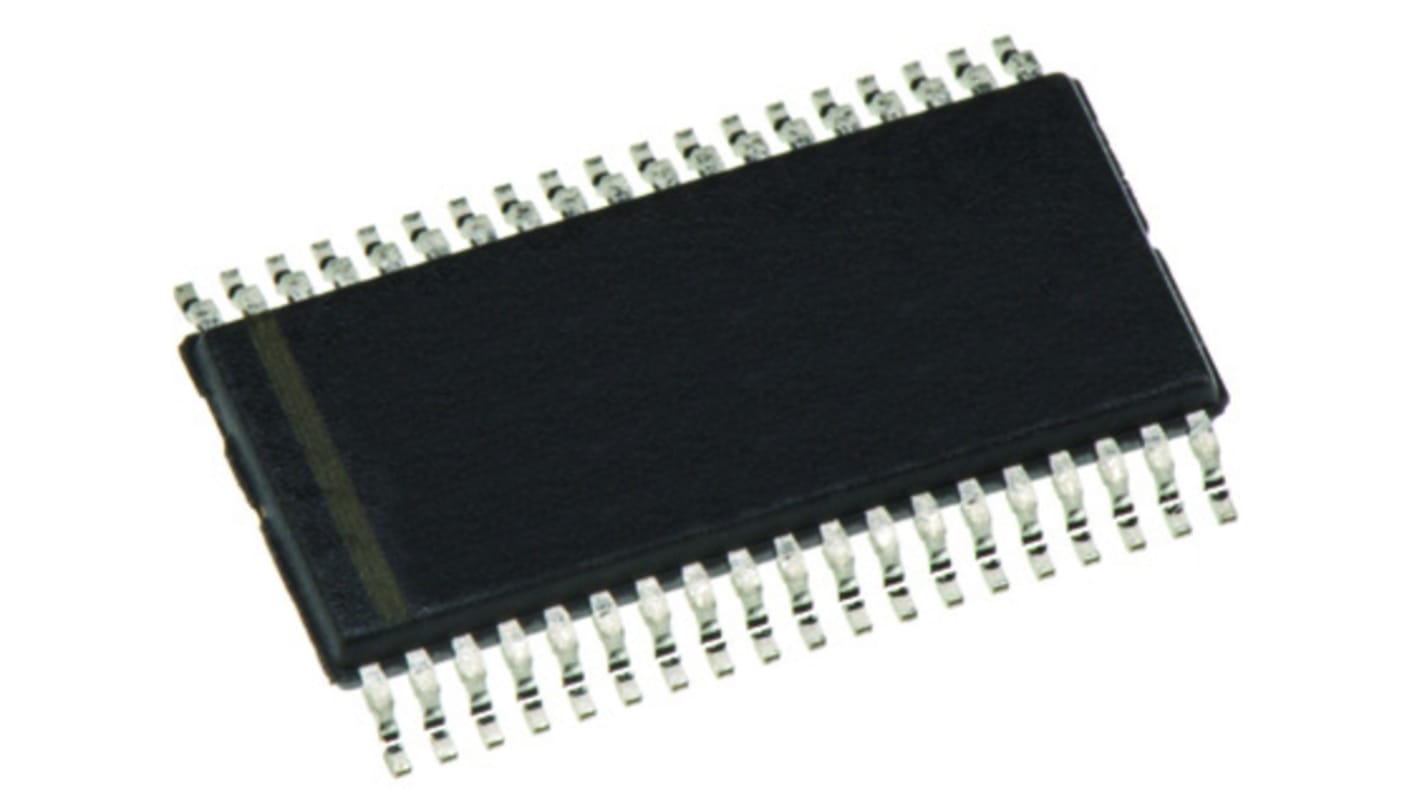

Microcontrolador Texas Instruments MSP430F2272IDA, núcleo MSP430 de 16bit, RAM 1 kB, 16MHZ, TSSOP de 38 pines
- Código RS:
- 709-2087P
- Referência do fabricante:
- MSP430F2272IDA
- Fabricante:
- Texas Instruments
Produto Descatalogado
- Código RS:
- 709-2087P
- Referência do fabricante:
- MSP430F2272IDA
- Fabricante:
- Texas Instruments
Documentação Técnica
Legislação e Conformidade
Detalhes do produto
Microcontroladores de potencia ultrabaja MSP430F2x de Texas Instruments
Velocidad del reloj de la CPU hasta 16 MHz
Hasta 120 KB de memoria flash
Hasta 8 KB de memoria SRAM
Funcionamiento de 1,8 V a 3,6 V
Modo analógico y digital inteligente
Modo activo de baja potencia de 200 μA/MHz
Modo de reloj de tiempo real de baja potencia de 0,7 μA
Retención de RAM de 0,1 μA de baja potencia
Activación ultrarrápida del modo de espera en menos de 6 μs
Hasta 120 KB de memoria flash
Hasta 8 KB de memoria SRAM
Funcionamiento de 1,8 V a 3,6 V
Modo analógico y digital inteligente
Modo activo de baja potencia de 200 μA/MHz
Modo de reloj de tiempo real de baja potencia de 0,7 μA
Retención de RAM de 0,1 μA de baja potencia
Activación ultrarrápida del modo de espera en menos de 6 μs
Microcontroladores MSP430, Texas instruments
La plataforma MSP430 es una gama de microprocesadores de muy baja potencia y señal mixta de Texas Instruments. La arquitectura RISC de 16 bits es ideal para aplicaciones portátiles, inalámbricas e industriales de baja potencia. Esta gama goza de una gran popularidad debido a su facilidad de uso y amplia gama de herramientas de desarrollo y soporte.
La gama MSP430 se compone de más de 400 dispositivos que abarcan desde MSP430 Value Line a los microcontroladores revolucionarios y altamente integrados con memoria FRAM integrada. Esta amplia gama de productos ofrece la integración adecuada para muchos diseños y aplicaciones. Los periféricos de alto rendimiento incluyen USB, RF, controladores de LCD y ADC sigma delta. Esto permite a los diseñadores encontrar el dispositivo MSP430 ideal para diversas aplicaciones de baja potencia.
La gama MSP430 se compone de más de 400 dispositivos que abarcan desde MSP430 Value Line a los microcontroladores revolucionarios y altamente integrados con memoria FRAM integrada. Esta amplia gama de productos ofrece la integración adecuada para muchos diseños y aplicaciones. Los periféricos de alto rendimiento incluyen USB, RF, controladores de LCD y ADC sigma delta. Esto permite a los diseñadores encontrar el dispositivo MSP430 ideal para diversas aplicaciones de baja potencia.
Especificações
Atributo | Valor |
---|---|
Nombre de la Familia | MSP430 |
Tipo de Encapsulado | TSSOP |
Tipo de Montaje | Montaje superficial |
Conteo de Pines | 38 |
Núcleo del Dispositivo | MSP430 |
Ancho del Bus de Datos | 16bit |
Tamaño de la Memoria del Programa | 32 kB |
Frecuencia Máxima | 16MHZ |
Tamaño RAM | 1 kB |
Canales USB | 0 |
Número de Unidades PWM | 2 x 16 bit |
Número de Canales SPI | 2 |
Number of USART Channels | 0 |
Número de Canales CAN | 0 |
Número de Canales UART | 1 |
Tensión de Alimentación de Funcionamiento Típica | 2.5, 3.3 V |
Número de Canales I2C | 1 |
Ancho | 6.2mm |
Modulación de Ancho de Pulso | 2 (3 x 16 bits) |
Número de Canales de Ethernet | 0 |
Número de Canales PCI | 0 |
Temperatura de Funcionamiento Mínima | -40 °C |
Dimensiones | 12.6 x 6.2 x 1.05mm |
Altura | 1.05mm |
Number of LIN Channels | 1 |
Tipo de Memoria del Programa | Flash |
Convertidores Analógico-Digital | 12 x 10 bits |
Arquitectura del Conjunto de Instrucciones | RISC |
Longitud | 12.6mm |
Temperatura Máxima de Funcionamiento | +85 °C |
Número de Unidades ADC | 1 |
