Interruptor táctil tipo Palanca, Amarillo, contactos Bipolar de dos vías (DPDT), Pasante

Los interruptores pulsadores Panasonic de la serie ESE y ESB son interruptores de señal con contactos rectos o moldeados adecuados para montaje en PCB de orificio pasante.
Esta gama de interruptores pulsadores tiene características que incluyen uno y dos polos, largo recorrido, fuerzas de funcionamiento uniformes, amplios rangos de corriente y tipos que se han diseñado específicamente para aplicaciones de automoción.
Los tipos ESE20C y ESE20D son interruptores pulsadores SPST con una acción momentánea (sin bloqueo) que proporciona una percepción táctil cuando se utilizan. Tienen un recorrido total de 2,5 mm, fuerzas de funcionamiento entre 2N y 4N, alturas de cuerpo total de 12,5 mm y 17,5 mm y posibilidad de elegir entre terminales rectos o moldeados que son adecuados para soldadura por inmersión. Las versiones ESE20C están diseñadas para utilizarse en aplicaciones de automoción.
El tipo ESB32 (código RS 756-1369) es un interruptor pulsador DPNO con acción de bloqueo (bloqueo automático). Tiene un recorrido total de 2,5 mm, fuerza de funcionamiento de 3,5 N, altura de cuerpo total de 25 mm y terminales moldeados que son adecuados para soldadura por inmersión.
El tipo ESB30 (código RS 756-1366) es un interruptor pulsador DPDT sin cortocircuito con acción de bloqueo (bloqueo automático), recorrido total de 3,5 mm, fuerza de funcionamiento de 2 N y altura total del cuerpo de 20,5 mm. Disponible con terminales moldeados adecuados para soldadura por inmersión.

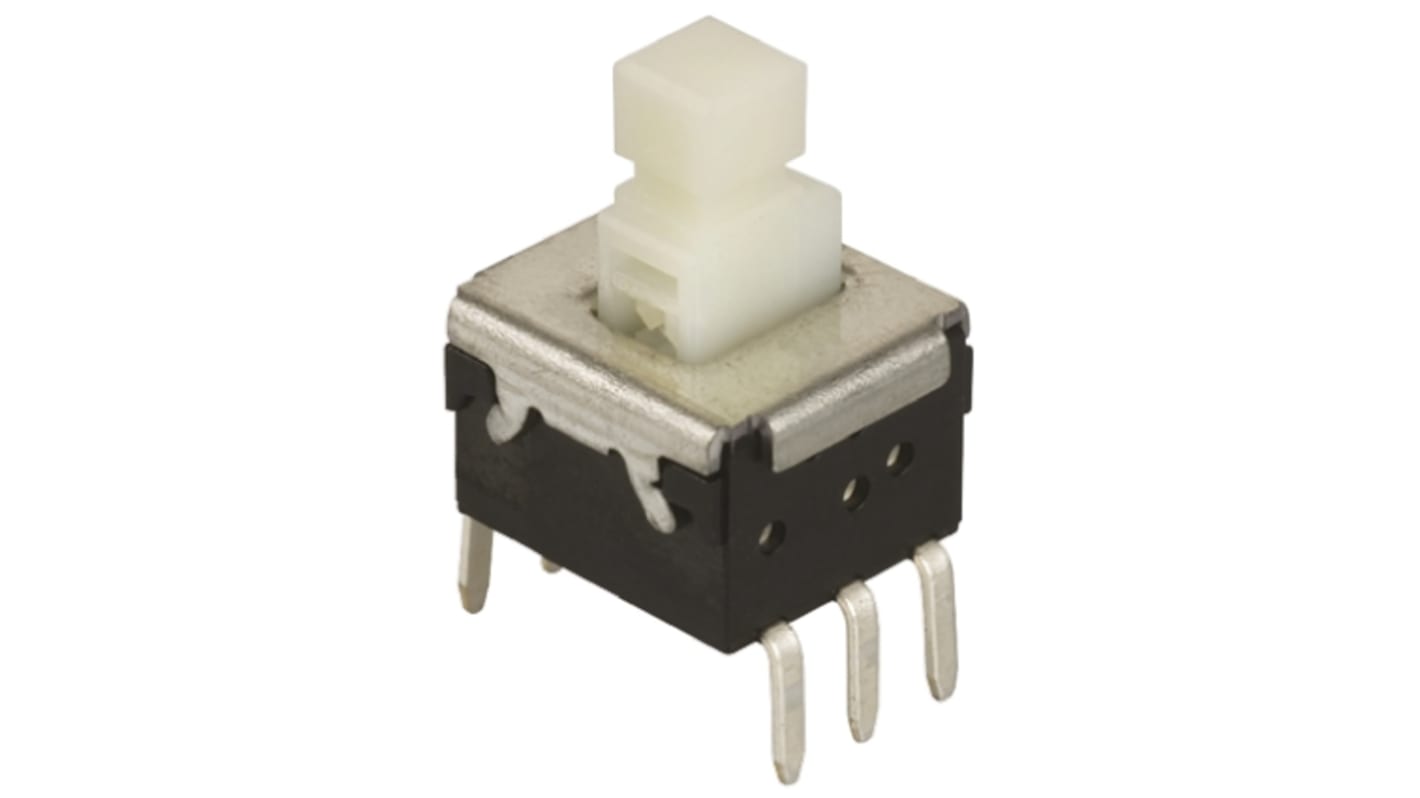

El tipo ESB33 (código RS 756-1363) es un interruptor pulsador DPDT sin cortocircuito con acción de bloqueo (bloqueo automático). Tiene un recorrido total de 2,3 mm, fuerza de funcionamiento de 3 N, altura de cuerpo total de 13,5 mm y terminales rectos que son adecuados para soldadura por ola.

Los tipos ESE20C son adecuados para usar en aplicaciones de automoción.

Panasonic Push Switches
