- Código RS:
- 448-0775
- Fabricante:
- RS PRO
Produto Descatalogado
- Código RS:
- 448-0775
- Fabricante:
- RS PRO
Documentação Técnica
Legislação e Conformidade
Detalhes do produto
Interruptor de palanca RS Pro DPDT, conexión-desconexión-conexión, montaje en panel
¿Necesita un interruptor flexible para su panel de control? Este interruptor RS Pro tiene tres posiciones que se pueden configurar según sus necesidades. Se trata de un modelo de palanca en miniatura con un diseño compacto, por lo que es adecuado para usar donde el espacio es reducido.
El componente se suministra con terminales de lengüeta de soldadura para facilitar la instalación y contactos de plata para una conexión fiable. El actuador del interruptor está fabricado de latón chapado en cromo para mayor durabilidad y está alojado en una carcasa DAP (ftalato de dialilo) para rigidez dieléctrica.
Los interruptores de palanca se encuentran en una amplia variedad de paneles de control industriales, comerciales y domésticos. Los encontrará en cabinas de aviones, paneles de control de autobuses y unidades de potencia de máquinas. Este componente se ha probado exhaustivamente y cumple las normas de seguridad de productos UL (Underwriters Laboratories), por lo que está certificado para su uso seguro en EE. UU. Y Canadá.
El componente se suministra con terminales de lengüeta de soldadura para facilitar la instalación y contactos de plata para una conexión fiable. El actuador del interruptor está fabricado de latón chapado en cromo para mayor durabilidad y está alojado en una carcasa DAP (ftalato de dialilo) para rigidez dieléctrica.
Los interruptores de palanca se encuentran en una amplia variedad de paneles de control industriales, comerciales y domésticos. Los encontrará en cabinas de aviones, paneles de control de autobuses y unidades de potencia de máquinas. Este componente se ha probado exhaustivamente y cumple las normas de seguridad de productos UL (Underwriters Laboratories), por lo que está certificado para su uso seguro en EE. UU. Y Canadá.
Características y ventajas
Longitud del actuador de 10,41 mm
Material del actuador de latón cromado
Configuración de contacto bipolar de dos vías (DPDT)
Corriente nominal de contacto de 5 A a 28 V dc
Material de contacto de latón chapado en plata (móvil)
Resistencia de contacto de 10 mΩ
Tipo de montaje en panel
Rango de temperaturas de funcionamiento de 30 °C a +85°C.

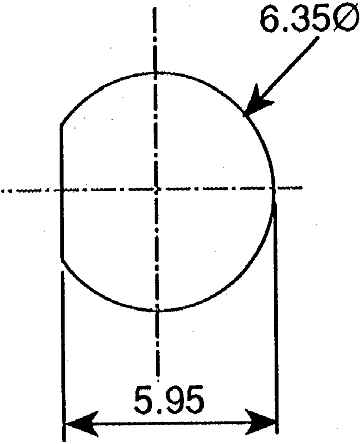

Tamaño de abertura en panel de 6,35 mm (diámetro)
Cumplen las normas UL
Funcionamiento del interruptor de encendido-apagado-encendido
Tipo Terminal de soldadura
Material del actuador de latón cromado
Configuración de contacto bipolar de dos vías (DPDT)
Corriente nominal de contacto de 5 A a 28 V dc
Material de contacto de latón chapado en plata (móvil)
Resistencia de contacto de 10 mΩ
Tipo de montaje en panel
Rango de temperaturas de funcionamiento de 30 °C a +85°C.
Tamaño de abertura en panel de 6,35 mm (diámetro)
Cumplen las normas UL
Funcionamiento del interruptor de encendido-apagado-encendido
Tipo Terminal de soldadura
Certificados
UL; cUL recognised
Prueba
Especificações
Atributo | Valor |
---|---|
Configuración del Contacto | DPDT |
Funcionamiento del Interruptor | On-Off-On |
Valor Nominal del Contacto | 5 A a 28 V dc |
Tipo de Montaje | Montaje en Panel |
Tipo de Terminal | Soldadura |
Diámetro de la Abertura del Panel | 6.35mm |
Longitud del Actuador | 10.41mm |
Material del Actuador | Latón Chapado en Cromo |
Tamaño de la Abertura del Panel | 6.35mm |
Material del Contacto | Latón chapado en plata (móvil) |
Resistencia del Contacto | 0.01Ω |
Rango de Temperatura de Funcionamiento | -30 → +85°C |
Temperatura Mínima de Funcionamiento | -30°C |
Temperatura Máxima de Funcionamiento | +85°C |
Cumplimiento normativo | Homologación UL |
