- Código RS:
- 882-1836
- Referência do fabricante:
- FN9222ESB-15-06HI
- Fabricante:
- Schaffner
Produto Descatalogado
- Código RS:
- 882-1836
- Referência do fabricante:
- FN9222ESB-15-06HI
- Fabricante:
- Schaffner
Legislação e Conformidade
- COO (País de Origem):
- TH
Detalhes do produto

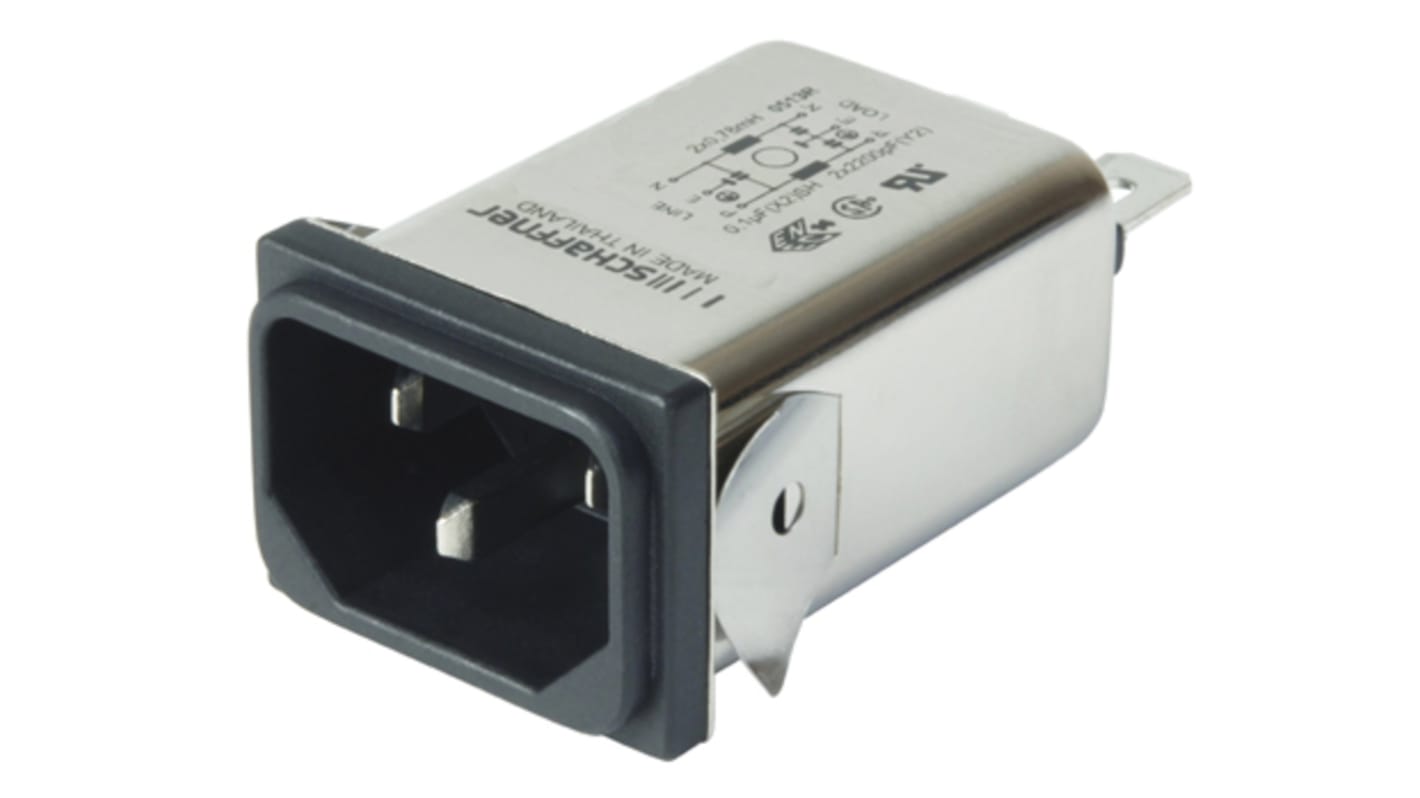

FN9222E - Filtro de entrada IEC
La serie FN9222E profesional de Schaffner combina una entrada IEC y filtro de red con una excelente atenuación de filtro en un factor de forma pequeño y bobina de filtrado de línea de tierra integrada. Los filtros de conector IEC estándar son una solución práctica que le ayudarán a pasar la aprobación de sistema EMI en un breve intervalo de tiempo. Se ofrece una amplia selección de amperajes, conexiones de salida, posibilidades de montaje y filtros para ofrecerle la solución que necesita.
Se puede utilizar en una variada gama de aplicaciones, como equipos portátiles eléctricos y electrónicos, electrodomésticos, fuentes de alimentación de modo conmutado y monofásicas, equipos de prueba y medición, equipos médicos y equipos de montaje en bastidor.
Se puede utilizar en una variada gama de aplicaciones, como equipos portátiles eléctricos y electrónicos, electrodomésticos, fuentes de alimentación de modo conmutado y monofásicas, equipos de prueba y medición, equipos médicos y equipos de montaje en bastidor.
Excelente relación rendimiento/tamaño
Bobina de filtrado en línea de tierra integrada
Conforme al estándar IEC/EN 60601-1
Versiones con encaje a presión (tipos S y S1)
Amplias pestañas de montaje opcional
Versiones médicas opcionales (tipo B) disponibles
Conexiones de salida diferentes que ofrecen la máxima flexibilidad para el montaje
Bobina de filtrado en línea de tierra integrada
Conforme al estándar IEC/EN 60601-1
Versiones con encaje a presión (tipos S y S1)
Amplias pestañas de montaje opcional
Versiones médicas opcionales (tipo B) disponibles
Conexiones de salida diferentes que ofrecen la máxima flexibilidad para el montaje
Nota
Sin bobina de filtrado en línea de tierra, consulte la serie FN9222
Certificados
UL 1283, CSA 22.2 N.º 8 1986, IEC/EN 60939
Series FN92XX y FN32X Schaffner
Estos filtros de alto rendimiento contienen un condensador adicional para ofrecer un condensador de clase X2 entre vivo y neutro tanto en la entrada como en la salida del filtro.
Especificações
Atributo | Valor |
---|---|
Género | Macho |
Método de Terminación | Faston |
Valor Nominal de Corriente | 15A |
Tensión Nominal | 250 V ac |
Tipo de Montaje | Encaje a Presión |
Frecuencia de Funcionamiento | 0 → 400Hz |
Tipo de Conector IEC | C16 |
Anchura | 22.4mm |
Profundidad | 52.3mm |
Altura | 29.9mm |
