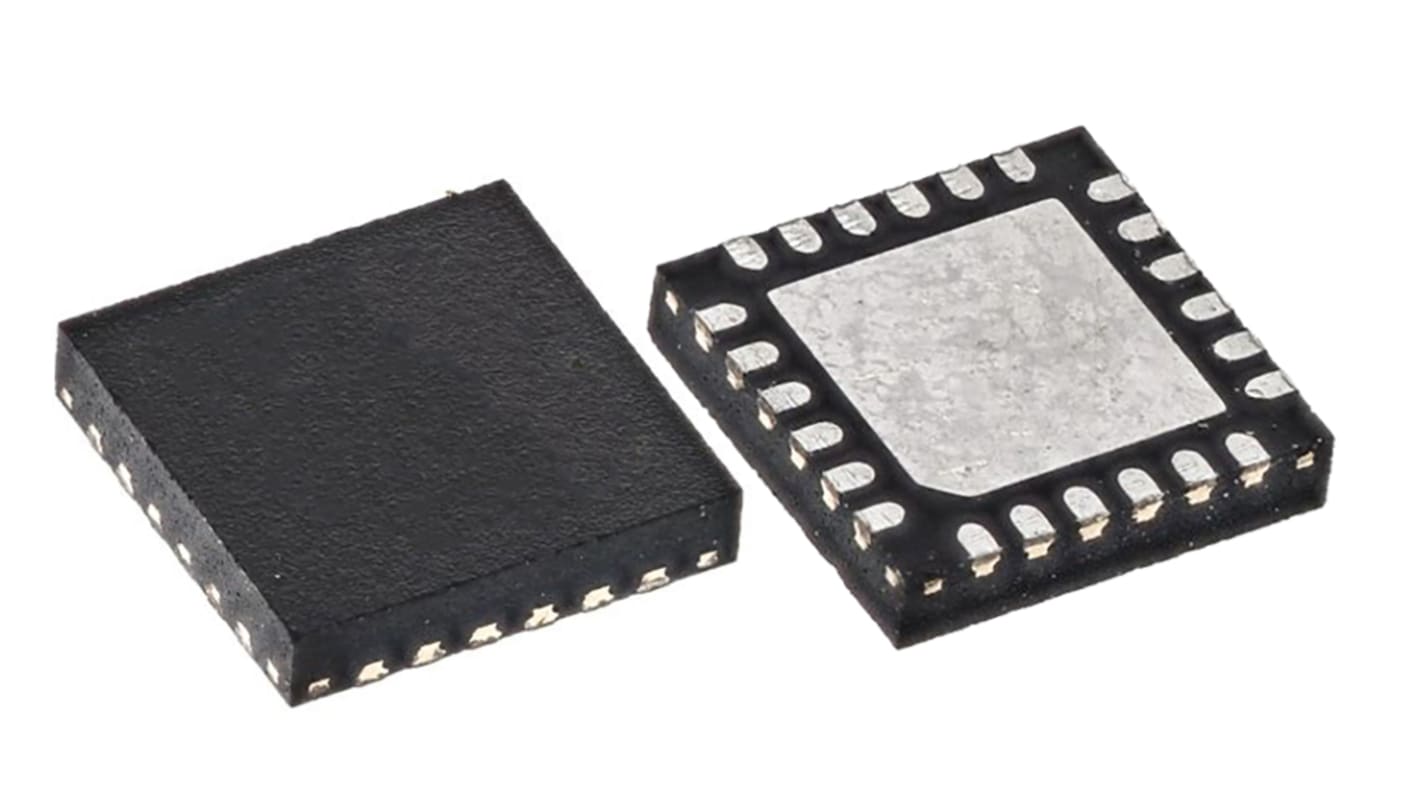

Controlador de tensión ISL68301IRAZ, Controlador 1 canales, QFN, 24 pines, 40mA, 5,5 V
- Código RS:
- 179-3300
- Referência do fabricante:
- ISL68301IRAZ
- Fabricante:
- Renesas Electronics
Atualmente este produto não aceita reservas.
Lamentavelmente não temos stock deste produto e não está disponível para reservas neste momento.
Adicionado
Preço unitário (Fornecido em múltiplos de 2)
9,265 €
| Unidades | Por unidade | Por Pack* |
| 2 - 8 | 9,265 € | 18,53 € |
| 10 - 48 | 9,025 € | 18,05 € |
| 50 + | 8,80 € | 17,60 € |
| *preço indicativo | ||
- Código RS:
- 179-3300
- Referência do fabricante:
- ISL68301IRAZ
- Fabricante:
- Renesas Electronics
Documentação Técnica
Legislação e Conformidade
- COO (País de Origem):
- TW
Detalhes do produto
The ISL68300 with integrated MOSFET drivers and ISL68301 with PWM output simplify designing power supplies for data center, wired and wireless communications, and factory automation equipment.The ISL68300 can drive discrete external MOSFETs directly, while the ISL68301 pairs with Renesas’ smart power stages or DrMOS power stages to create a complete voltage regulator solution.
Unique compensation-free design, which is always stable
Output voltage range: 0.45V to 5.5V
Input voltage range: 4.75V to 16V or 4.5V to 5.5V
0.5% output voltage accuracy over line, load, and temperature
ChargeMode control achieves fast transient response, requires minimal output capacitance, and provides output stability without compensation
Single-channel output, can be paralleled with up to eight devices in a single droop-less current sharing output
Switching frequency range of 200kHz to 1.0MHz
Output voltage range: 0.45V to 5.5V
Input voltage range: 4.75V to 16V or 4.5V to 5.5V
0.5% output voltage accuracy over line, load, and temperature
ChargeMode control achieves fast transient response, requires minimal output capacitance, and provides output stability without compensation
Single-channel output, can be paralleled with up to eight devices in a single droop-less current sharing output
Switching frequency range of 200kHz to 1.0MHz
Especificações
Atributo | Valor |
|---|---|
| Tipo de Controlador | Controlador |
| Número de Salidas | 1 |
| Frecuencia de Conmutación Máxima | 1 MHz |
| Tipo de conversión de corriente | dc-dc |
| Tipo de Montaje | Montaje superficial |
| Tipo de Encapsulado | QFN |
| Conteo de Pines | 24 |
| Dimensiones | 4 x 4 x 0.85mm |
| Tensión Máxima de Entrada | 16 V |
| Temperatura Máxima de Funcionamiento | +85 °C |
| Corriente de Salida Máxima | 40mA |
| Tensión de Salida Máxima | 5,5 V |
| Tensión de Salida Mínima | 0,45 V |
| Temperatura de Funcionamiento Mínima | -40 °C |
| Tensión de Entrada Mínima | 4,5 V |
