- Código RS:
- 363-4117
- Referência do fabricante:
- B8LCR 110VAC
- Fabricante:
- Broyce Control
Produto Descatalogado
- Código RS:
- 363-4117
- Referência do fabricante:
- B8LCR 110VAC
- Fabricante:
- Broyce Control
Legislação e Conformidade
- COO (País de Origem):
- GB
Detalhes do produto

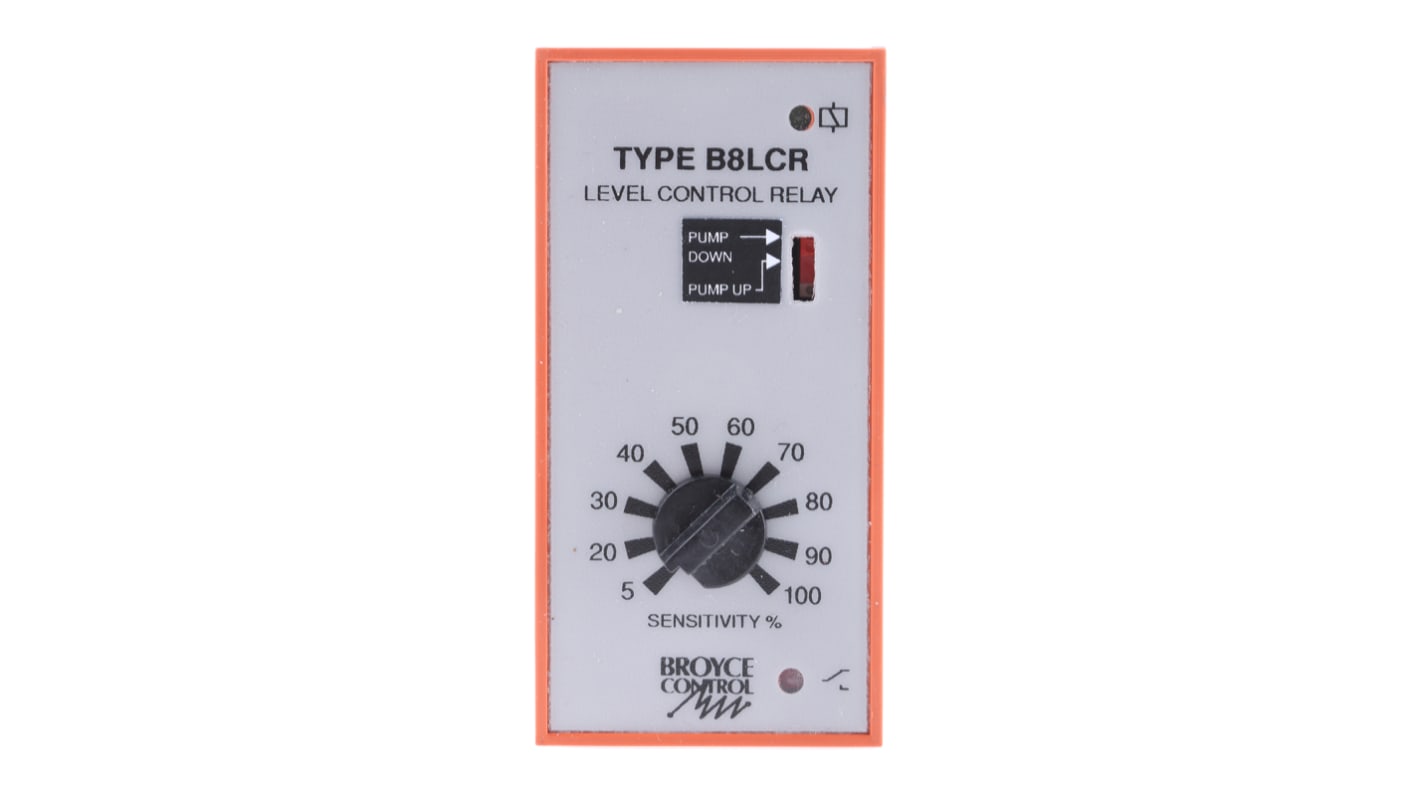

Controlador de nivel de líquido, base de conexión
Controla los niveles máximo y/o mínimo de líquidos conductivos
Modos de "bombeo ascendente" o "bombeo descendente" seleccionables a través de interruptor
Sensibilidad ajustable, 5 a 100 kΩ
Funcionamiento con una o dos sondas
Tensión baja, la corriente ac en las sondas evita el fenómeno de electrolisis
Temperatura ambiente: - 20 a + 60 °C
Dimensiones: Alt. 89 mm x Anch. 40 mm x Prof. 92 mm
Modos de "bombeo ascendente" o "bombeo descendente" seleccionables a través de interruptor
Sensibilidad ajustable, 5 a 100 kΩ
Funcionamiento con una o dos sondas
Tensión baja, la corriente ac en las sondas evita el fenómeno de electrolisis
Temperatura ambiente: - 20 a + 60 °C
Dimensiones: Alt. 89 mm x Anch. 40 mm x Prof. 92 mm
Nota
1. Si se utiliza un depósito de metal, conecte el "pasador 1" y la masa al depósito
2. Si la alimentación se interrumpe durante ≤0,5 s en modo de "bombeo de carga", el relé se activará inmediatamente.
En "bombeo de descarga", el relé permanece desactivado
3. Para el funcionamiento de una sonda, conecte los terminales del "pasador 1" y el "pasador 7"
2. Si la alimentación se interrumpe durante ≤0,5 s en modo de "bombeo de carga", el relé se activará inmediatamente.
En "bombeo de descarga", el relé permanece desactivado
3. Para el funcionamiento de una sonda, conecte los terminales del "pasador 1" y el "pasador 7"
Certificados
Componente con homologación UL para Canadá y Estados Unidos
Los relés de nivel de líquido se utilizan para controlar los niveles de líquidos conductores y están disponibles en variantes arriba/abajo, mínimo/máximo y lleno/vacío. Los relés de nivel de líquido son fáciles de instalar y seguros.
Ejemplos de aplicación
Los relés de nivel de líquido (sensores de nivel conductivo) se utilizan en una amplia variedad de aplicaciones, incluida la gestión de aguas residuales y la supervisión y gestión de medios líquidos corrosivos, y están diseñados específicamente para:
Control y supervisión de los niveles de líquido
Protección de bombas contra el funcionamiento en seco
Capacidad de detectar fugas de líquido en un sistema
Control de relaciones de mezcla de medios
Control de niveles de líquido
Protección de bombas contra el funcionamiento en seco
Capacidad de detectar fugas de líquido en un sistema
Control de relaciones de mezcla de medios
Control de niveles de líquido
Especificações
Atributo | Valor |
---|---|
Número de Entradas | 1 |
Estilo de Montaje | Montaje en carril DIN |
Tensión de la Sonda | 17V ac |
Tensión de Alimentación | 110 Vac |
Longitud Total | 92mm |
Anchura Total | 40mm |
Profundidad Total | 80mm |
Temperatura de Funcionamiento Mínima | -20°C |
Temperatura de Funcionamiento Máxima | +60°C |
