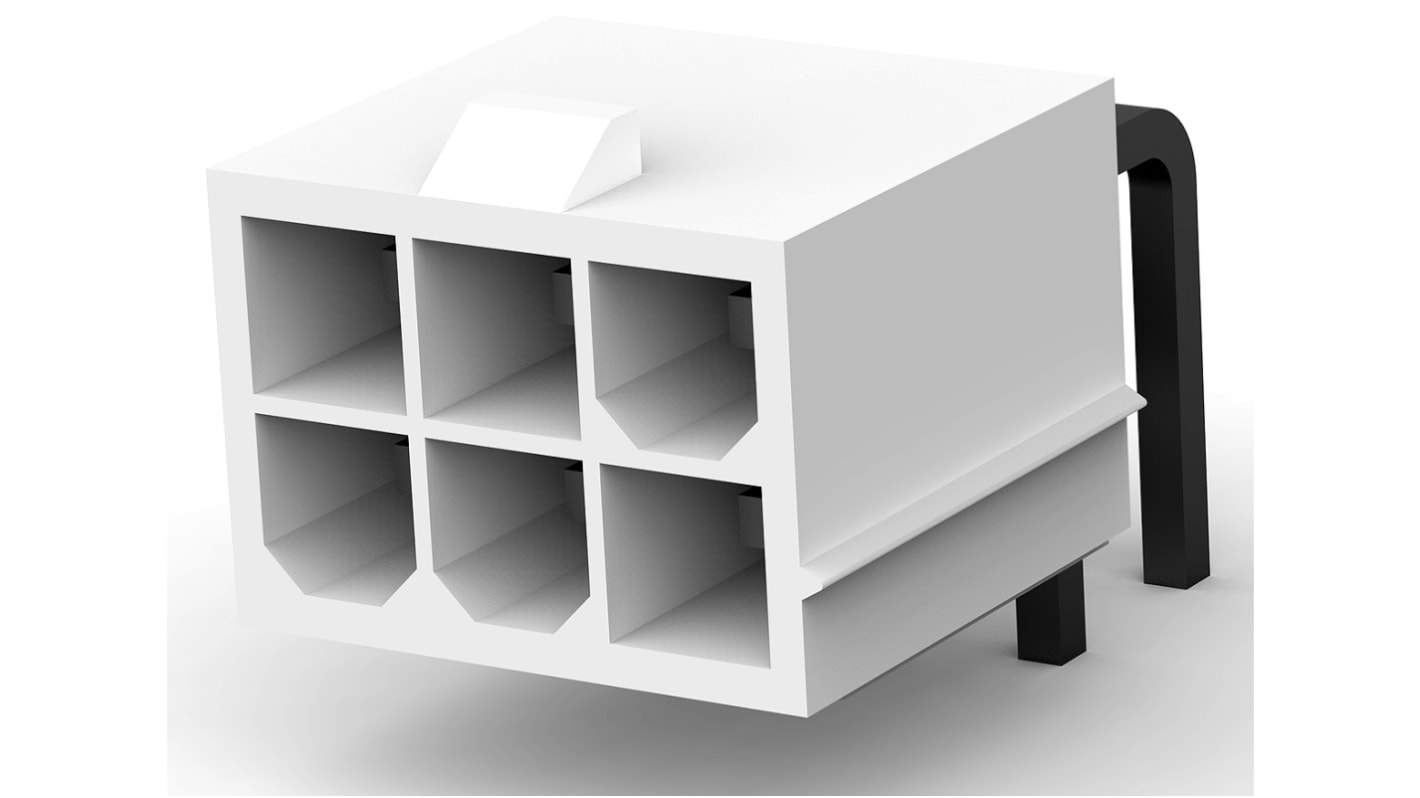

Conector macho para PCB Ángulo de 90° TE Connectivity serie VAL-U-LOK de 6 vías, 2 filas, paso 4.2mm, para soldar,
- Código RS:
- 863-8634
- Referência do fabricante:
- 1586041-6
- Fabricante:
- TE Connectivity
Produto Descatalogado
- Código RS:
- 863-8634
- Referência do fabricante:
- 1586041-6
- Fabricante:
- TE Connectivity
Documentação Técnica
Legislação e Conformidade
- COO (País de Origem):
- US
Detalhes do produto
Conectores macho de fila doble VAL-U-LOK de TE Connectivity
Conectores macho de montaje en PCB de fila doble vertical o en ángulo recto VAL-U-LOK con una línea central de 4,2 mm y contactos macho de latón estañado. Estos conectores macho VAL-U-LOK tienen un diseño de inserción y extracción sencillo con bloqueo positivo y tienen polarización para garantizar una alineación exacta al insertarse. Además, estos conectores macho VAL-U-LOK están disponibles con clavijas (o bloqueos) para alineación en PCB. Las carcasas de estos conectores macho VAL-U-LOK son de nylon natural UL94V-0 o UL94V-2.
Las referencias del fabricante X-2029171-X tienen carcasas UL94V-0
Las referencias del fabricante X-1586037-X, X-1586041-X y X-2029170-X tienen carcasas UL94V-2
Las referencias del fabricante X-1586039-X y X-2029172-X tienen carcasas UL94V-2 y clavijas de montaje
Las referencias del fabricante X-1586043-X tienen carcasas UL94V-2 y montaje roscado
Las referencias del fabricante X-1586038-X y X-1586042-X tienen carcasas con calificación UL94V-0
Las referencias del fabricante X-1586040-X y X-2029173-X tienen carcasas UL94V-0 y clavijas de montaje
Las referencias del fabricante X-1586044-X tienen carcasas UL94V-0 y montaje roscado
Las referencias del fabricante X-2029171-X tienen carcasas UL94V-0
Las referencias del fabricante X-1586037-X, X-1586041-X y X-2029170-X tienen carcasas UL94V-2
Las referencias del fabricante X-1586039-X y X-2029172-X tienen carcasas UL94V-2 y clavijas de montaje
Las referencias del fabricante X-1586043-X tienen carcasas UL94V-2 y montaje roscado
Las referencias del fabricante X-1586038-X y X-1586042-X tienen carcasas con calificación UL94V-0
Las referencias del fabricante X-1586040-X y X-2029173-X tienen carcasas UL94V-0 y clavijas de montaje
Las referencias del fabricante X-1586044-X tienen carcasas UL94V-0 y montaje roscado
Conjuntos de conector macho vertical y horizontal para montaje en PCB
Conexión de conector para montaje en PCB.
Posiciones de 2-24 contactos (sólo pares).
Poblado con contactos macho
Conexión de conector para montaje en PCB.
Posiciones de 2-24 contactos (sólo pares).
Poblado con contactos macho
Sistema de conectores VAL-U-LOK de TE Connectivity
Especificações
Atributo | Valor |
---|---|
Serie | VAL-U-LOK |
Paso | 4.2mm |
Número de Contactos | 6 |
Número de Filas | 2 |
Orientación del Cuerpo | Ángulo de 90° |
Recubierto/No Recubierto | Recubierto |
Sistema de conectores | Cable a Placa |
Tipo de Montaje | Montaje en orificio pasante |
Método de Terminación | Soldador |
Material del Contacto | Latón |
Revestimiento del Contacto | Estaño |
Valor Nominal de Corriente | 9.0A |
Tensión Nominal | 60 V |
