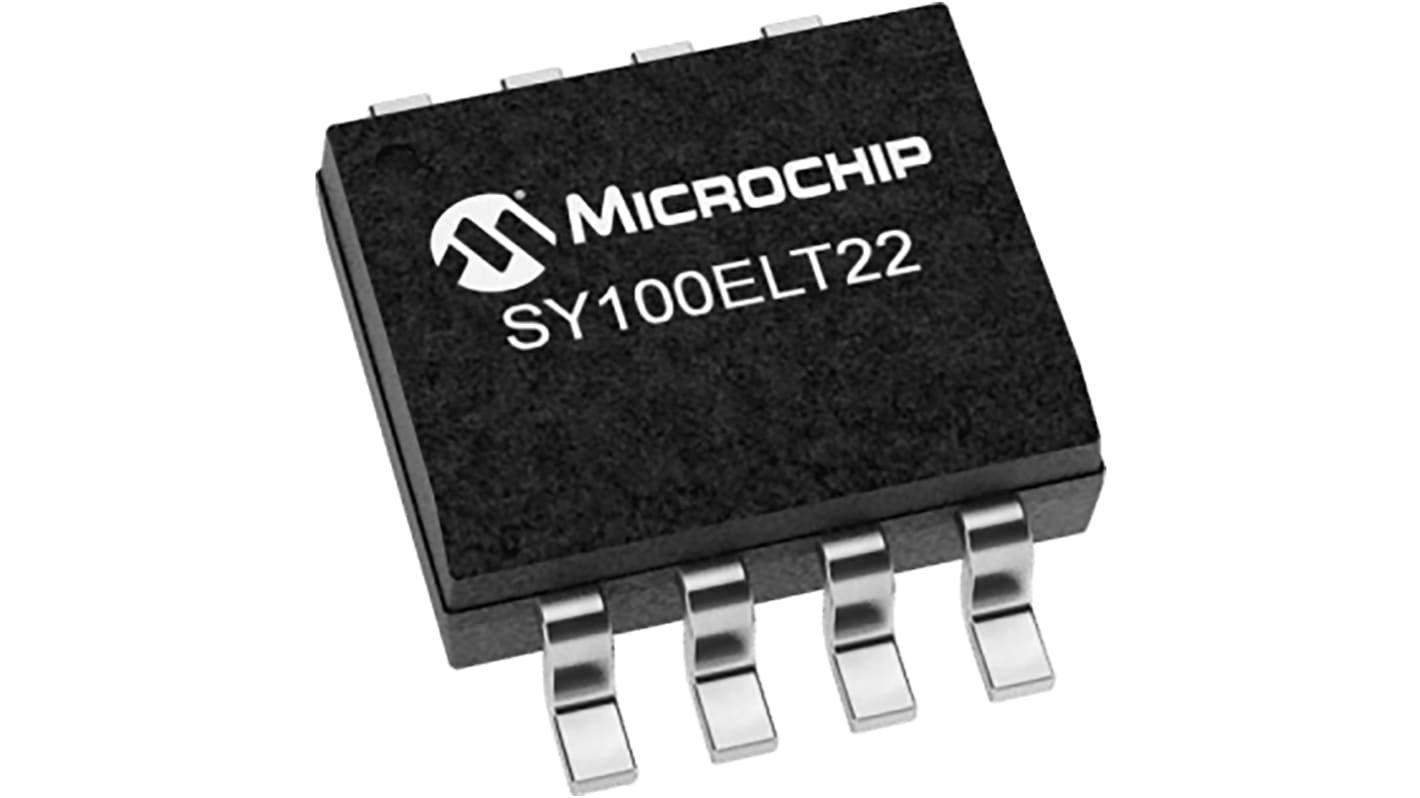

Traductor de nivel lógico, SY100ELT22LZG, SOIC 8 pines
- Código RS:
- 177-9831
- Referência do fabricante:
- SY100ELT22LZG
- Fabricante:
- Microchip
Temporariamente fora de stock. Disponível a 24/06/2024, com entrega em 4 dia(s) útil(eis).
Adicionado
Preço unitário (Fornecido em múltiplos de 5)
3,098 €
| Unidades | Por unidade | Por Pack* |
| 5 + | 3,098 € | 15,49 € |
| *preço indicativo | ||
- Código RS:
- 177-9831
- Referência do fabricante:
- SY100ELT22LZG
- Fabricante:
- Microchip
Documentação Técnica
Legislação e Conformidade
- COO (País de Origem):
- US
Detalhes do produto
Los SY10/100ELT22 son traductores PECL TTL a diferencial dobles. Puesto que se utilizan niveles PECL (ECL positivo), solo se necesitan +5 V y masa. El encapsulado SOIC de 8 cables de diseño pequeño y el diseño de puerta doble de retardo bajo del ELT22 lo convierte en ideal para aplicaciones que requieren la traducción de una señal de datos y reloj. El ELT22 está disponible en ambos estándares ECL: el 10ELT es compatible con niveles lógicos ECL 10H positivos, mientras que el 100ELT es compatible con niveles lógicos ECL 100K positivos.
Retardo de propagación típica de 300 ps
Retardo de salida a salida de <100 ps
Salidas PECL diferenciales
Entradas TTL PNP para carga mínima
Configuración de contactos de flujo
Disponible en un encapsulado SOIC de 8 contactos
Retardo de salida a salida de <100 ps
Salidas PECL diferenciales
Entradas TTL PNP para carga mínima
Configuración de contactos de flujo
Disponible en un encapsulado SOIC de 8 contactos
Especificações
Atributo | Valor |
|---|---|
| Familia Lógica | PECL |
| Tipo de Montaje | Montaje superficial |
| Tipo de Encapsulado | SOIC |
| Conteo de Pines | 8 |
| Dimensiones | 4.93 x 3.94 x 1.48mm |
| Función Lógica | Traductor |
| Corriente Máxima de Salida de Alto Nivel | 100 (Surge) mA, 50 (Continuous) mA |
| Tensión de Alimentación Máxima de Funcionamiento | 5,5 V |
| Tipo de Retardo de Propagación Máxima @ CL Máximo | 600ps |
| Temperatura Máxima de Funcionamiento | +85 °C |
| Tensión de Alimentación de Funcionamiento Mínima | 4,2 V |
| Temperatura de Funcionamiento Mínima | -40 °C |
