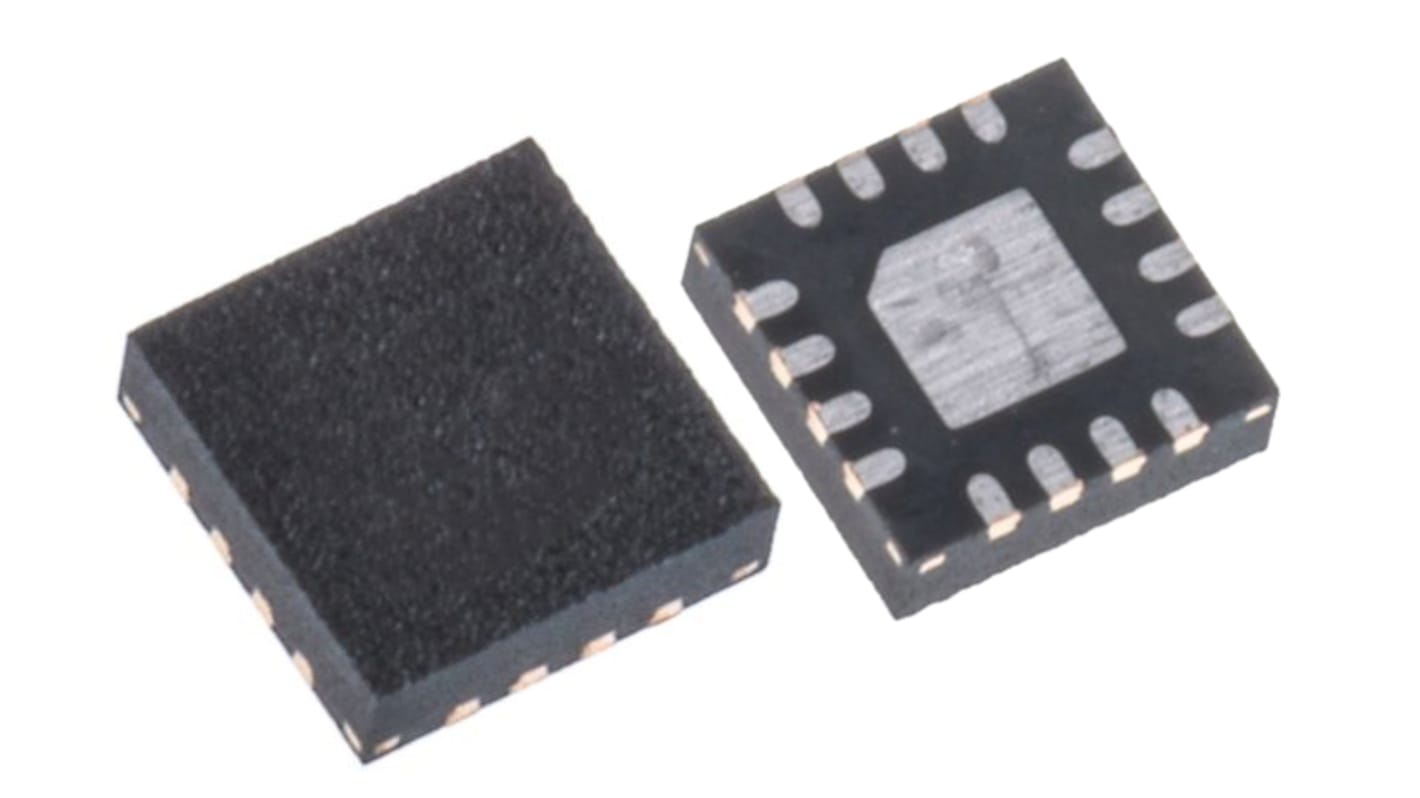

Interruptor RF F2933NBGP, VFQFPN, 16 pines

El interruptor RF de Renesas Electronics es un interruptor RF absorbente SP2T de 50 Ω de alta fiabilidad y baja pérdida de inserción diseñado para una amplia gama de mercados y aplicaciones. Este dispositivo cubre un amplio rango de frecuencia de 50 MHz a 8.000 MHz, tiene un rango de temperatura de funcionamiento de -40 a 105 °C y un amplio rango de tensión de alimentación de 2,7 - 5,5 V dc. Diseñado para manipulación de alta potencia, el interruptor RF tiene un P1 dB de hasta 36,5 dBm, que admite una potencia de funcionamiento máxima de 34 dBm en la ruta pasante y una potencia de conmutación en caliente de 27 dBm en el puerto RF terminado. Además de proporcionar una baja pérdida de inserción, el interruptor RF también proporciona un alto aislamiento y un rendimiento de baja distorsión al tiempo que proporciona una terminación de 50 Ω a los puertos RF no utilizados. El interruptor RF utiliza una sola tensión de alimentación positiva que admite tres contactos de control lógico que utilizan lógica de control de 3,3 V o 1,8 V.

Puertos RF absorbentes de banda ancha simétricos dobles
Aislamiento RFC-RFX de 67 dB
Pérdida de inserción de 0,79 dB
Manipulación de potencia CW RF continua alta
Lógica de control compatible con 3,3 V y 1,8 V
Temperatura de funcionamiento de -40 °C a +105 °C
