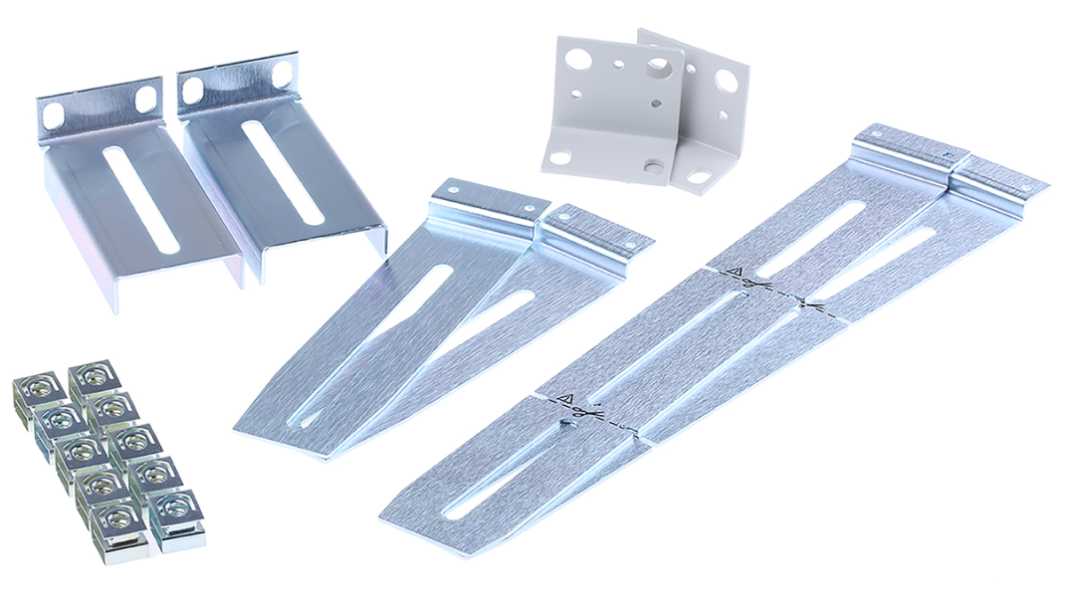

    Kit de montaje en rack de 19 pulg. Keysight Technologies N6709A

    Keysight Technologies
    Código RS:
    690-9644
    Referência do fabricante:
    N6709A
    Fabricante:
    Keysight Technologies
    Ver esta categoria
    Código RS:
    690-9644
    Referência do fabricante:
    N6709A
    Fabricante:
    Keysight Technologies

    Documentação Técnica


    Legislação e Conformidade

    Estado RoHS: Não aplicável

    COO (País de Origem):
    MY

    Detalhes do produto

    Sistema de potencia modular de bajo perfil N6700


    La unidad central de 4 ranuras serie N6700 de 1U, 100-240 V acepta 1-4 módulos de potencia dc (se solicitan por separado) en cualquier combinación. Si la unidad central se va a montar, es necesario solicitar el kit de montaje en rack N6709A 690-9644. Si se van a insertar menos de 4 módulos de potencia dc en la unidad central, es necesario solicitar el kit de panel de relleno N6708A 690-9635 (cada kit de panel de relleno contiene 3 paneles de relleno).

    Los módulos de potencia dc de las series N6730, N6740 y N6770 ofrecen características de tensión y corriente programables, medición y protección económicas, por lo que son adecuados para alimentar el dispositivo en pruebas o para ofrecer alimentación a recursos de sistemas ATE, como control de dispositivos. Los módulos de potencia dc de rango automático y altas prestaciones N6750 ofrecen ruido bajo, alta precisión y velocidades de programación hasta 50 veces más rápidas que otras fuentes de alimentación programables. Las extensiones de pruebas de alta velocidad ofrecen un digitalizador similar a un osciloscopio que simplifica la configuración del sistema y aumenta la precisión de la medición cuando se visualizan eventos de pulso o transitorios de alta velocidad en el dispositivo en pruebas.

    Las capacidades de rango automático permiten a una fuente de alimentación hacer el trabajo de varias fuentes de alimentación tradicionales. Los módulos de potencia dc de la serie N6760 ofrecen un control y medidas precisos en la región de miliamperios y microamperios, con la capacidad de digitalizar de forma simultánea la tensión y la corriente, y capturar estas medidas en un búfer similar a un osciloscopio.

    Cumple por completo con la especificación LXI Clase C
    • crea un sistema de hasta 4 salidas de hasta 300W por salida en 1U de espacio de rack
    • la tensión de salida se puede cambiar en tan solo 200 microsegundos
    • la activación de hardware y software permite la sincronización con otros eventos en EL SISTEMA ATE
    • captura de transitorios con digitalizador integrado (hasta 50kHz, 4096 puntos)
    • genera secuencias automatizadas de hasta 512 ajustes de salida
    • garantiza la seguridad del dispositivo en pruebas con funciones de protección

    Nota

    Cada módulo de potencia dc serie N6700 ocupa una ranura de módulo en la unidad central, excepto los modelos N6753A 690-9694 y N6754A 690-9697, que ocupan dos ranuras del módulo en la unidad central.

    Especificações

    AtributoValor
    Tipo de AccesorioKit de montaje en rack de 19 pulg.
