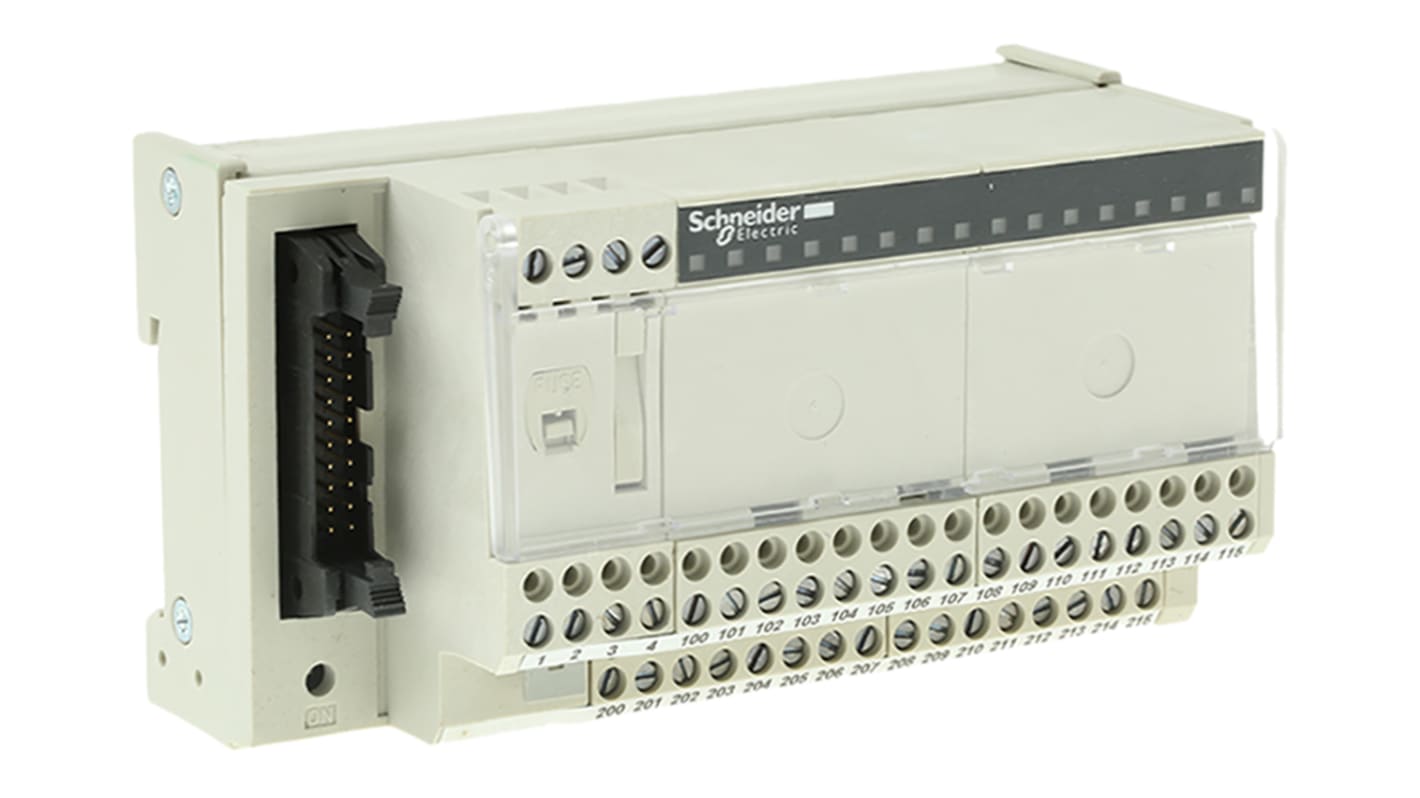

Base Schneider Electric, para usar con Plataforma de automatización Quantum

Este producto forma parte de la gama Modicon ABE7, una oferta de sub-bases de conexión para el sistema precableado Telefast. Esta subbase de conexión pasiva proporciona 16 canales de entrada/salida de modularidad. Dispone de 2 terminales por canal. Se trata de una subbase con una corriente de alimentación máxima de 1,8 A y una tensión de alimentación nominal de 19 V a 30 V. Se suministra con terminales de abrazadera de tornillo para la conexión eléctrica. Es un producto con clasificación IP2x. Su dimensión es de 125 mm (Anchura). Pesa 0,3 kg. Es adecuado para todo tipo de aplicaciones industriales. Este producto está certificado por GL, BV, CSA, UL, DNV y LROS. La fijación se realiza mediante clips (carril DIN simétrico de 35 mm) y tornillos (placa maciza con kit de fijación). Modicon ABE7 significa mayor simplicidad para racionalizar el cableado en equipos de sistemas de automatización. Sistema precableado que permite la conexión y adaptación de señales de control de tarjetas PLC equipadas con conectores HE10.

Sistema precableado Schneider Electric Telefast 2

El sistema Telefast 2 de precableado está compuesto por módulos conectados al PLC por medio de un cable con varios núcleos equipado con conectores HE 10. Las interfaces de Telefast 2 permiten simplificar la operación de cableado limitando así los errores.
