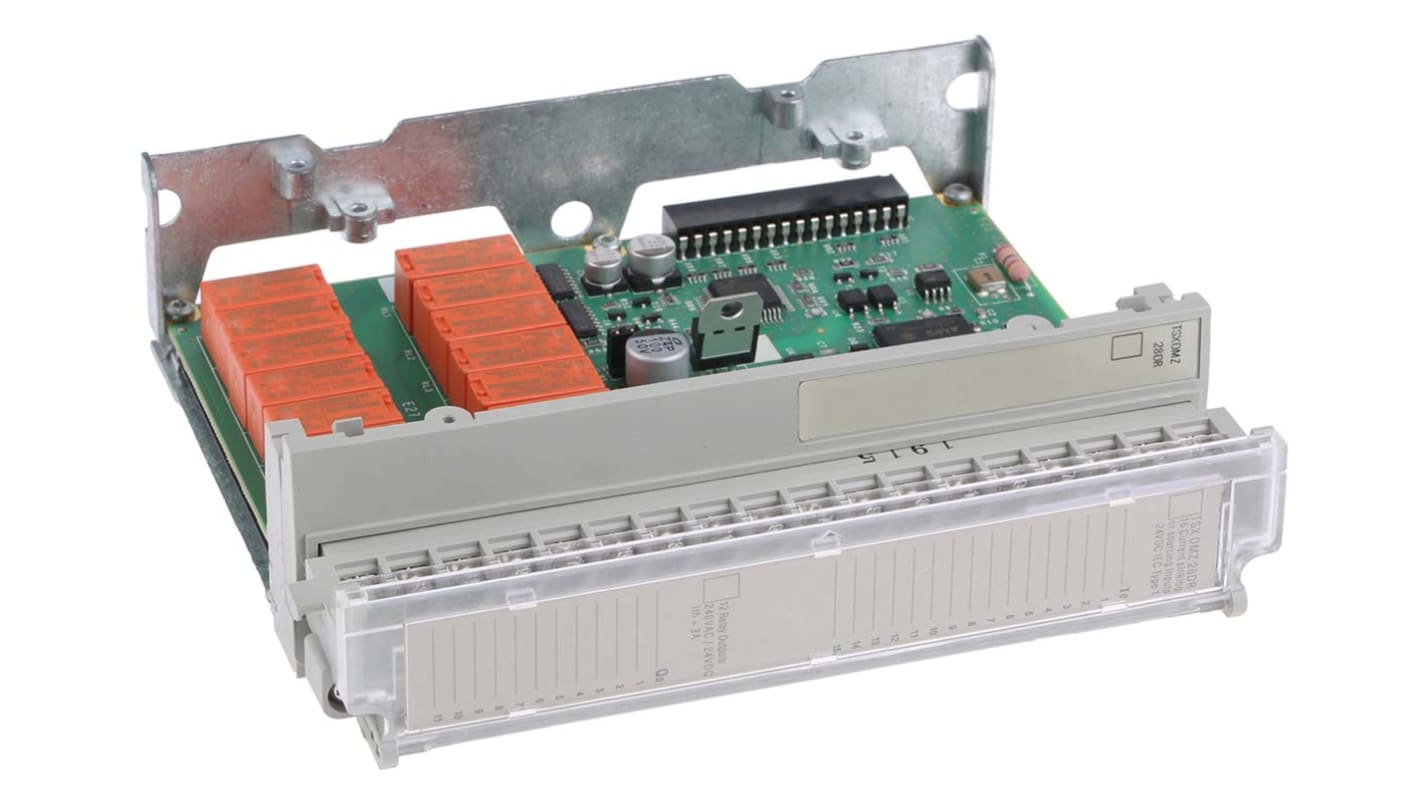

Módulo E/S para PLC Schneider Electric Modicon TSX Micro, para usar con Modicon TSX, 16 entradas tipo Discretos, 12
- Código RS:
- 253-2335
- Referência do fabricante:
- TSXDMZ28DR
- Fabricante:
- Schneider Electric
Sem stock actualmente
Desconhecemos se este artigo será reposto, pois está a ser descontinuado pelo fabricante.
Produto Alternativo
Este produto atualmente não está disponível. Sugerimos a seguinte alternativa.
unitário
705,10 €
- Código RS:
- 253-2335
- Referência do fabricante:
- TSXDMZ28DR
- Fabricante:
- Schneider Electric
Especificações
Documentação Técnica
Legislação e Conformidade
Detalhes do produto
Seleciona um o mais atributos para encontrar produtos semelhantes.
Selecionar tudo | Atributo | Valor |
|---|---|---|
| Marca | Schneider Electric | |
| Tipo de Accesorio | Módulo de E/S PLC | |
| Serie | Modicon TSX Micro | |
| Tipo de Entrada | Discretos | |
| Número de Entradas | 16 | |
| Tipo de Salida | Discretos | |
| Número de Salidas | 12 | |
| Para Uso con | Modicon TSX | |
Selecionar tudo | ||
|---|---|---|
Marca Schneider Electric | ||
Tipo de Accesorio Módulo de E/S PLC | ||
Serie Modicon TSX Micro | ||
Tipo de Entrada Discretos | ||
Número de Entradas 16 | ||
Tipo de Salida Discretos | ||
Número de Salidas 12 | ||
Para Uso con Modicon TSX | ||
Estado RoHS: Não aplicável
- COO (País de Origem):
- FR
Schneider Electric serie TModicon TSX Micro de módulos de entrada/salida digital/analógica
Presentamos los módulos de entrada y salida digital y analógica de Schneider Electrics, se suministran en fundiciones presofundidas para mayor durabilidad y se suministran en módulos de altura completa o media.
Módulos de entrada: Reciben señales de los sensores y realizan funciones de adquisición, funciones de adaptación, funciones de aislamiento galvánico, funciones de filtrado y funciones de protección contra señales parásitas.
Módulos de salida: Realizan funciones de bloqueo en las órdenes dadas por el procesador para permitir el control del pre-actuador a través de circuitos de desacoplamiento y circuitos de amplificación.
Módulos de salida: Realizan funciones de bloqueo en las órdenes dadas por el procesador para permitir el control del pre-actuador a través de circuitos de desacoplamiento y circuitos de amplificación.
Cumple las exigencias en lo que respecta a:
- a nivel de función a través de entradas/salidas directas o alternas, lógica positiva o negativa
- también, con conexión a través de bloques terminal roscados o conectores HE10
- modularidad
- a nivel de función a través de entradas/salidas directas o alternas, lógica positiva o negativa
- también, con conexión a través de bloques terminal roscados o conectores HE10
- modularidad
Características y ventajas
• Alto rendimiento y fácil instalación
• con la excepción de la primera ranura (que sólo acepta un módulo de altura completa), 1 ranura dentro del rack Micro PLC puede alojar 1 módulo de altura completa o 2 módulos de media altura. Pueden ser una mezcla de módulos digitales, analógicos, de seguridad o AS-i.
• los módulos de entrada 24Vdc tienen un interruptor en la tarjeta para seleccionar el modo de disipador o fuente (PNP/NPN)
• los módulos tienen un bloque terminal extraíble o (en el caso del módulo de 64 canales) conectores HE10
• utilizando el sistema de cableado precableado de telefast, los conectores se pueden conectar a bases de conexión de telefast (que sustituyen a los terminales de panel) a través de un cable de varios núcleos, disponible en longitudes de 1m, 2m o 3M, lo que permite ahorrar horas de cableado entre el PLC y los terminales de panel
• con la excepción de la primera ranura (que sólo acepta un módulo de altura completa), 1 ranura dentro del rack Micro PLC puede alojar 1 módulo de altura completa o 2 módulos de media altura. Pueden ser una mezcla de módulos digitales, analógicos, de seguridad o AS-i.
• los módulos de entrada 24Vdc tienen un interruptor en la tarjeta para seleccionar el modo de disipador o fuente (PNP/NPN)
• los módulos tienen un bloque terminal extraíble o (en el caso del módulo de 64 canales) conectores HE10
• utilizando el sistema de cableado precableado de telefast, los conectores se pueden conectar a bases de conexión de telefast (que sustituyen a los terminales de panel) a través de un cable de varios núcleos, disponible en longitudes de 1m, 2m o 3M, lo que permite ahorrar horas de cableado entre el PLC y los terminales de panel
Módulos de altura de llenado
• 32 salidas (relé): TSXDSZ32R5
• 16 entradas (24Vdc)/12 salidas (relé): TSXDMZ28DR
• 32 entradas (24Vdc)/32 salidas (24Vdc) o relé cuando se utiliza el sistema de telemástil: TSXDMZ64DTK
Módulos de media altura
• 12 entradas (24Vdc) TSXDEZ12D2
• 8 salidas (relé) TSXDSZ08R5
• 32 salidas (relé): TSXDSZ32R5
• 16 entradas (24Vdc)/12 salidas (relé): TSXDMZ28DR
• 32 entradas (24Vdc)/32 salidas (24Vdc) o relé cuando se utiliza el sistema de telemástil: TSXDMZ64DTK
Módulos de media altura
• 12 entradas (24Vdc) TSXDEZ12D2
• 8 salidas (relé) TSXDSZ08R5
Schneider Electric TSX Micro - relé de 24 V dc de 28 E/S - TSXDMZ28DR
• forma parte de la plataforma Modicon TSX Micro Automation
• número de entrada discreto de bloque terminal de 16 tornillos
• tensión de entrada discreta: 24 V dc, lógica de entrada discreta: Negativa
• la corriente de entrada discreta es de 9 mA
• Tipo de carga resistiva
• disipación de potencia de 4,5 W.
• número de entrada discreto de bloque terminal de 16 tornillos
• tensión de entrada discreta: 24 V dc, lógica de entrada discreta: Negativa
• la corriente de entrada discreta es de 9 mA
• Tipo de carga resistiva
• disipación de potencia de 4,5 W.
