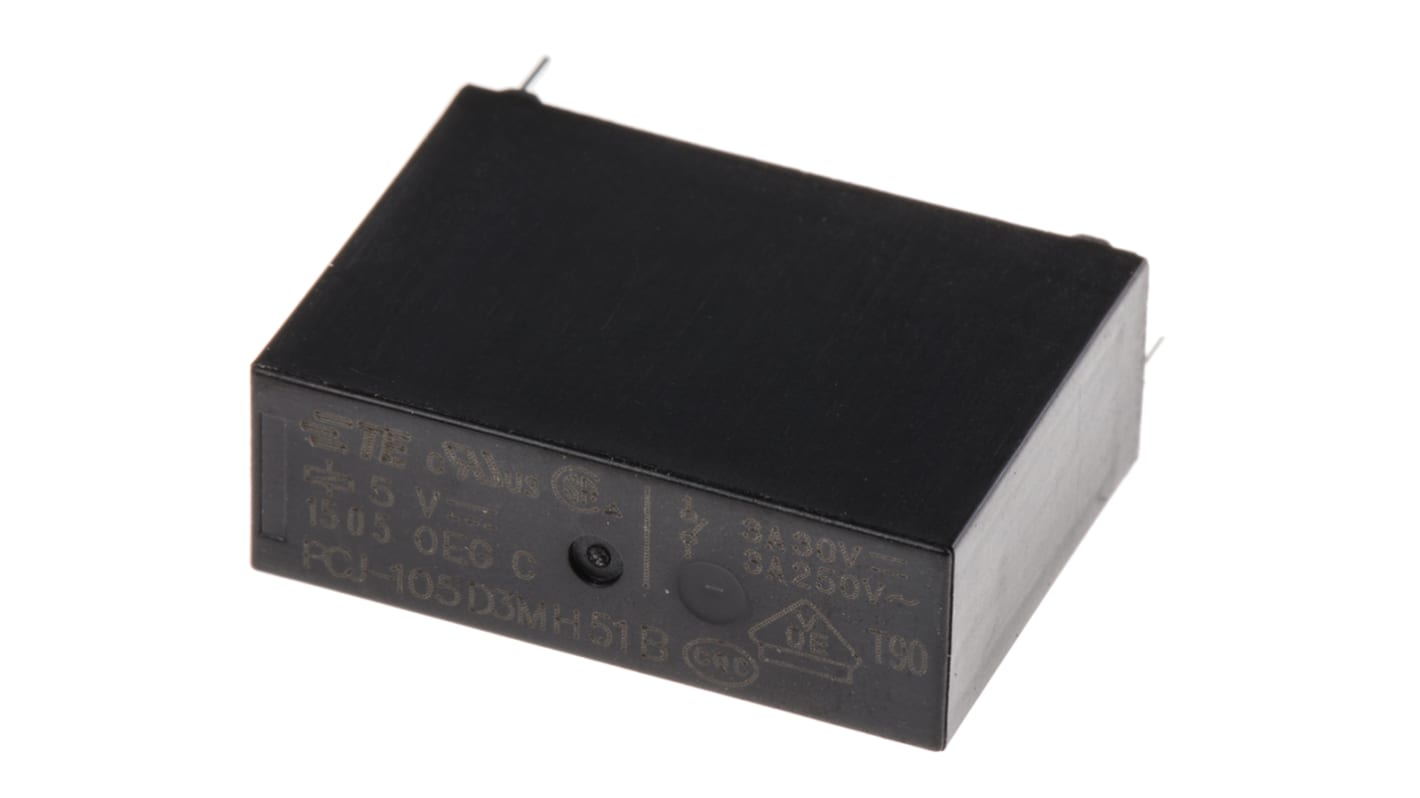

Relé de potencia sin enclavamiento TE Connectivity PCJ de 1 polo, SPST, bobina 5V dc, 3A, Montaje en PCB
- Código RS:
- 756-1303
- Referência do fabricante:
- PCJ-105D3MH,301
- Fabricante:
- TE Connectivity
- Código RS:
- 756-1303
- Referência do fabricante:
- PCJ-105D3MH,301
- Fabricante:
- TE Connectivity
Documentação Técnica
Legislação e Conformidade
Detalhes do produto
Relé PCB de alimentación en miniatura de la serie PCJ de TE Connectivity
Relés de montaje en PCB de orificio pasante, de alimentación en miniatura serie PCJ con una bobina sensible de 200 mW y aislamiento / separación de 8 mm. Estos relés de alimentación en miniatura serie PCJ tienen contactos de plata níquel de clase A de 3 A, aparte de los números de referencia PCJ-xxxxxx-WG000M que son conformes con IEC 60335-1 (aparatos domésticos) y que tienen contactos de plata níquel de 5 A de clase F. Los números de referencia con el sufijo H (por ejemplo, PCJ-xxxxxxH) son estancos, todos los demás modelos son resistentes a flujo. Las aplicaciones típicas para estos relés de alimentación en miniatura serie PCJ son los electrodomésticos.
Bobina sensible de 200 mW
Distancia de aislamiento y deslizamiento de 8 mm
Temperatura ambiente: -40 a +90 °C / -40 a +105 °C
Material de los contactos: níquel-plata
Dimensiones (mm); Alt. 15, Anch. 7, Prof. 18,2
Distancia de aislamiento y deslizamiento de 8 mm
Temperatura ambiente: -40 a +90 °C / -40 a +105 °C
Material de los contactos: níquel-plata
Dimensiones (mm); Alt. 15, Anch. 7, Prof. 18,2
Certificados
UL; CSA; VDE
Especificações
Atributo | Valor |
---|---|
Tensión de la Bobina | 5V dc |
Configuración de los Contactos | SPST |
Tipo de Montaje | Montaje en PCB |
Corriente de conmutación | 3A |
Número de polos | 1 |
Enclavamiento | No |
Tipo de Terminal | Montaje en orificio pasante |
Tensión de Conmutación Máxima AC | 400V ac |
Tensión de Conmutación Máxima DC | 30V dc |
Longitud | 20.4mm |
Resistencia de la Bobina | 125Ω |
Potencia de la Bobina | 200mW |
Temperatura de Funcionamiento Mínima | -30°C |
Serie | PCJ |
Temperatura de Funcionamiento Máxima | +85°C |
Aislamiento de Bobina a Contacto | 4kVrms |
Altura | 15mm |
Vida Útil | 100000 cycles |
Profundidad | 7mm |
Material de los Contactos | Aleación de Plata |
Potencia de Conmutación Máxima AC | 1.25 kVA |
Potencia de Conmutación Máxima DC | 200 W |
Tipo de Aplicación | Potencia |
