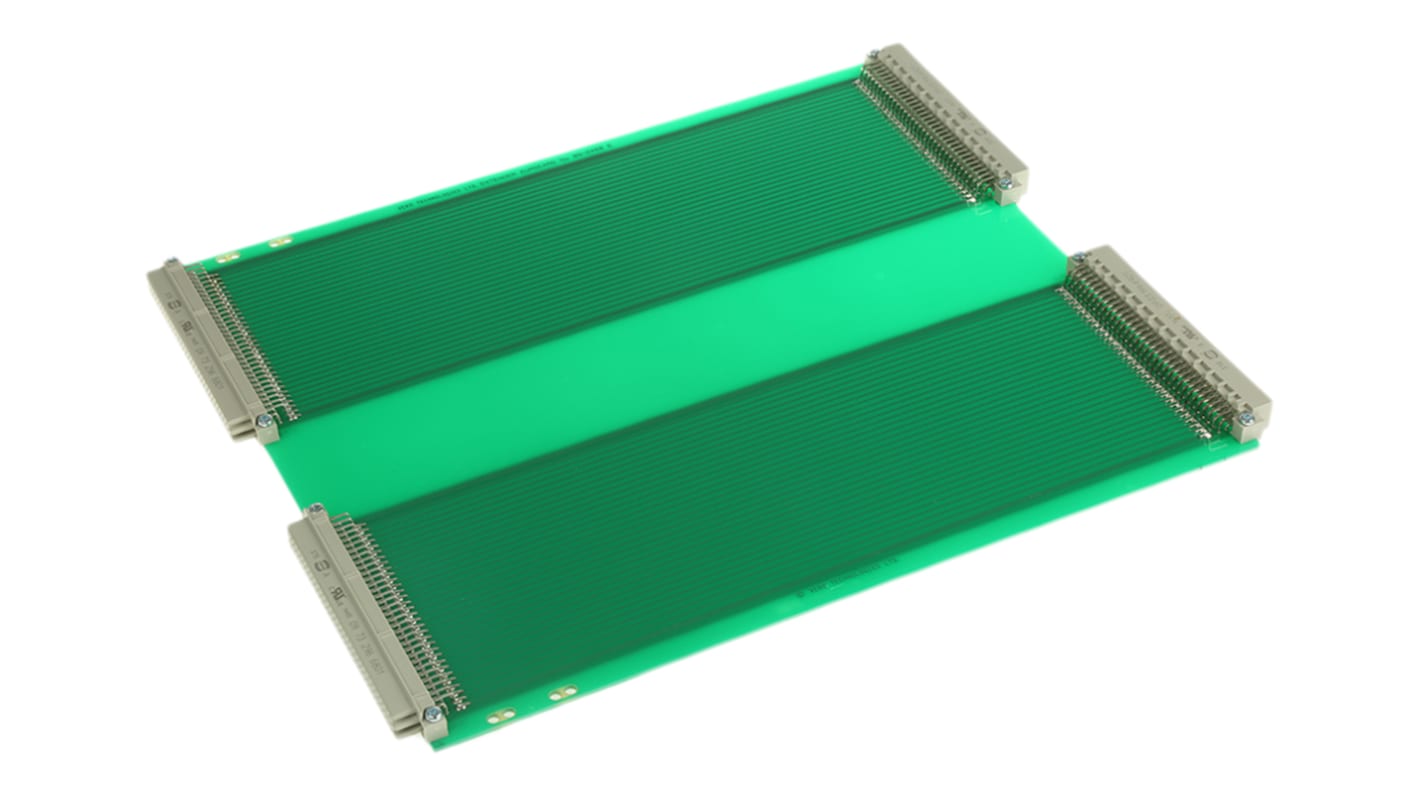

Placa Complementaria 96 contactos dos lados DIN 41612 FR4 281.6 x 233.4 x 1.6mm

Gama de extensiones para probar tarjetas Eurocard de una o doble altura, profundidad de 160 o 220 mm, con conectores tipo B o C DIN 41612.
El mecanismo eyector situado en la parte frontal es compatible con la placa que se está probando.
Los circuitos de la placa están totalmente separados del chasis, lo que facilita considerablemente su inspección y verificación.
Para facilitar la fijación de sondas de osciloscopio, las placas de extensión se pueden equipar con terminales (las placas sencillas se suministran con 20terminales y las dobles con 40).
Esta opción no está disponible en extensiones con contactos 96 // 96.

Una placa extensora de doble cara para la comprobación de tarjetas euro de una o dos alturas, diseñada para mantener los circuitos de la placa completamente alejados del chasis para facilitar la inspección y la verificación. La placa extensora cuenta con un mecanismo eyector en la parte delantera para apoyar la placa que se está probando.
Las placas de prototipos se fabrican con vidrio epoxídico conforme a la norma BS4584 con un grosor de 1,6 mm y orificios matriz pretaladrados de 2,54 mm.
La placa extensora de prototipado cuenta con una protección completa de la máscara de soldadura y un plano de tierra en forma de colador que proporciona un apantallamiento máximo y admite un funcionamiento a alta velocidad.

placa de prototipado de 96 vías
Doble cara
Pruebas de eurotarjeta
Placa de 1,6 mm de grosor
Orificios pretaladrados de 2,54 mm
Protección de máscara de soldadura
Plano de masa colador
Contactos chapados en oro

RS PRO es la marca propia de RS, que ofrece productos y soluciones de calidad profesional en todas las industrias y tecnologías. Nuestra gama de productos está rigurosamente probada, inspeccionada y auditada conforme a exigentes estándares internacionales para proporcionarle calidad de grado industrial, al precio correcto. Haga de RS PRO su elección inteligente.

Placas de bus de PC/VME

Placas de prototipos compatibles con PC

Placas de desarrollo de prototipos fabricadas de material de fibra de vidrio epoxi según norma BS4584, parte 3 ó 16. Grosor de tarjeta de 1,6 mm. Cobre: 305 g/m² (1 oz/ft²). Los terminales de conector de borde tienen un chapado de oro de 1,5 micras de grosor. 1,0 mm (0,040 pulg.). Los orificios del diámetro están preperforados en una matriz de 2,54 mm (0,1 pulg.).

Patrón de microplaca

Incorpora, en el lado del componente de la tarjeta, un plano de masa agujereado para el apantallado máximo y el funcionamiento de alta velocidad sin señales de deformación, y la protección completa de máscara de soldadura.
