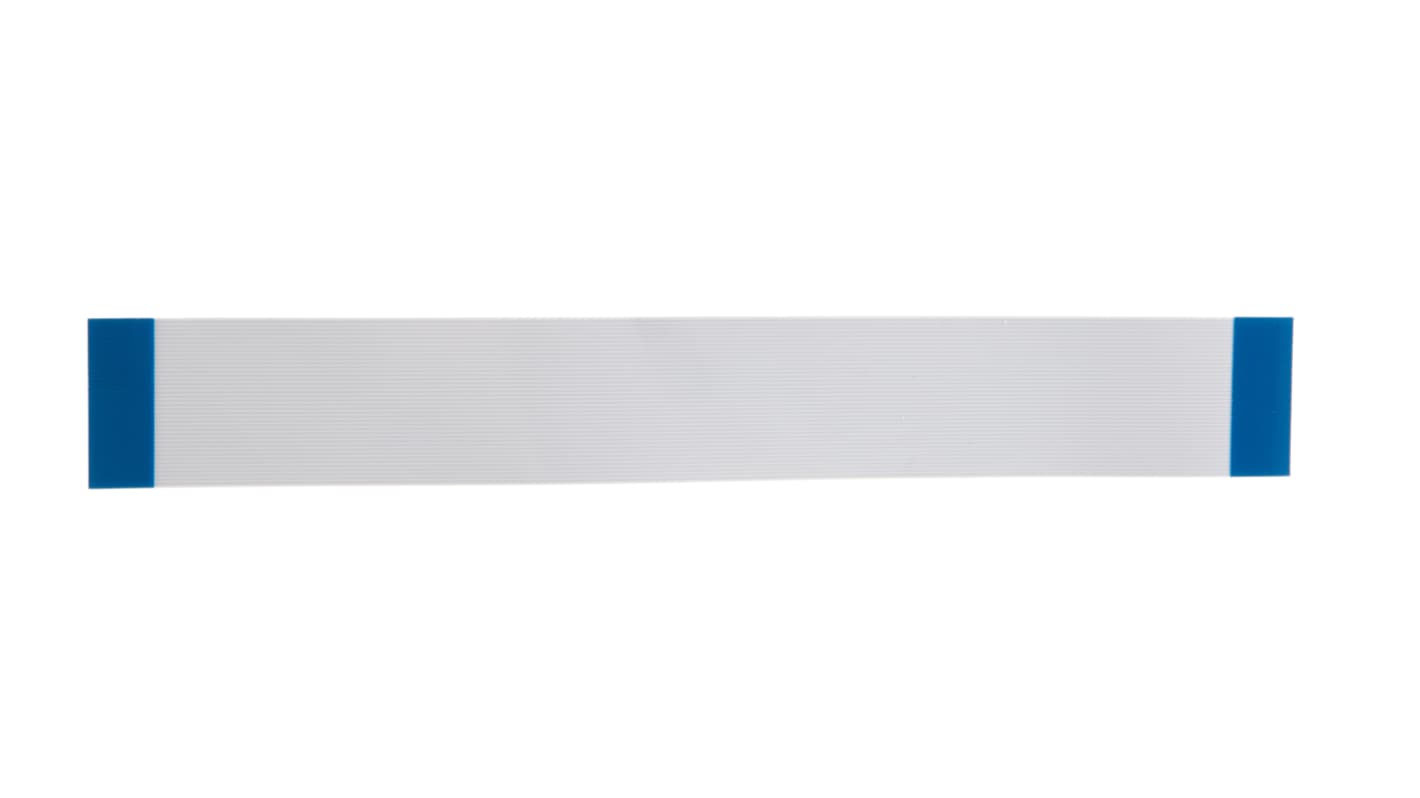

Jumper Molex serie 98266 de 40 vías, paso 0.5mm, de color Gris

Cables de conexión flexibles planos Premo-Flex de 0,50 mm para terminar conectores FPC ZIF (fuerza de inserción cero), no ZIF o LIF (baja fuerza de inserción) para crear conexiones placa a placa duraderas y flexibles. Los cables tienen un espesor de 0,2 mm y están diseñados con contactos en el mismo lado de cada extremo del cable (tipo A) o en el lado opuesto de cada extremo (tipo D) para reflejar el diseño del contacto en aplicaciones ZIF de montaje superior e inferior. Estos cables de conexión FPC Premo-Flex son fáciles de montar en aplicaciones de difícil acceso. Un diseño flexible permite plegarlos y curvarlos en aplicaciones donde existen limitaciones de espacio. Los espesores de terminación de los cables cumplen los estándares de conectores ZIF estándar industriales y la temperatura nominal de hasta 105 °C cumple los requisitos estándar de la industria. Estos cables de conexión flexibles planos Premo-Flex están disponibles con una amplia gama de tamaños de circuitos que ofrecen flexibilidad de diseño

• Conexiones de placa a placa duraderas y fiables
• Configuraciones de área de contacto opuesto (tipo D) o en el mismo lado (tipo A)
• Fácil de montar en aplicaciones de difícil acceso
• El diseño flexible permite plegar y doblar en espacios restringidos
• Temperatura nominal estándar de la industria de hasta 105 °C
• Los espesores de terminación cumplen los estándares de conector ZIF estándar industrial
• Amplia gama de circuitos para mayor flexibilidad de diseño

Estos conectores FFC flexibles planos Premo-Flex ofrecen interconexiones de placa a placa en una amplia gama de aplicaciones en el sector de automoción, consumo, ordenadores, industrial, médico, militar y electrodomésticos. Las aplicaciones incluyen equipos de audio de automoción y displays, videocámaras, pantallas de plasma, ordenadores portátiles, escáneres, impresoras, teclados, equipos médicos y paneles de control.

Este puente es una solución de interconexión muy eficaz en el ámbito de los cables planos flexibles (FFC). Diseñado dentro de la serie 98266, presenta una longitud de 152 mm y un paso de 0,5 mm. El diseño de una sola fila, con 40 contactos, garantiza una conectividad fiable en diversas aplicaciones electrónicas. El cable puente gris está provisto de contactos de cobre para una conductividad óptima.

• La orientación recta simplifica la conexión a los diseños de PCB
• Fabricado en cobre estañado de alta calidad para mayor durabilidad
• El diseño extraflexible facilita el enrutamiento en espacios compactos
• 40 circuitos ofrecen conectividad de alta densidad en zonas limitadas
• Funciona en una amplia gama de temperaturas de -40°C a +105°C
• Compatible con conectores FFC para aplicaciones versátiles

• Utilizado en sistemas de automatización para señalización electrónica
• Adecuado para conexiones en dispositivos de electrónica de consumo
• Se integra perfectamente con diversas placas de circuito impreso
• Empleado en sistemas mecánicos que requieren soluciones de cableado flexibles

Este puente facilita conexiones fiables para una gran variedad de dispositivos electrónicos, diseñado específicamente para interconectarse con conectores FFC compatibles para agilizar las operaciones.

El diseño extraflexible facilita el enrutamiento y la instalación en espacios difíciles, adaptándose a diversas disposiciones de componentes sin comprometer el rendimiento.

Admite una corriente máxima de 0,5 A y una tensión nominal de hasta 60 V CA, por lo que es adecuado para una amplia gama de aplicaciones eléctricas.

Sí, funciona eficazmente a temperaturas que oscilan entre -40 °C y +105 °C, lo que garantiza su fiabilidad en diversas condiciones ambientales.

El puente presenta 40 contactos dispuestos en orientación recta, lo que lo optimiza para interconexiones de alta densidad en sistemas electrónicos.
