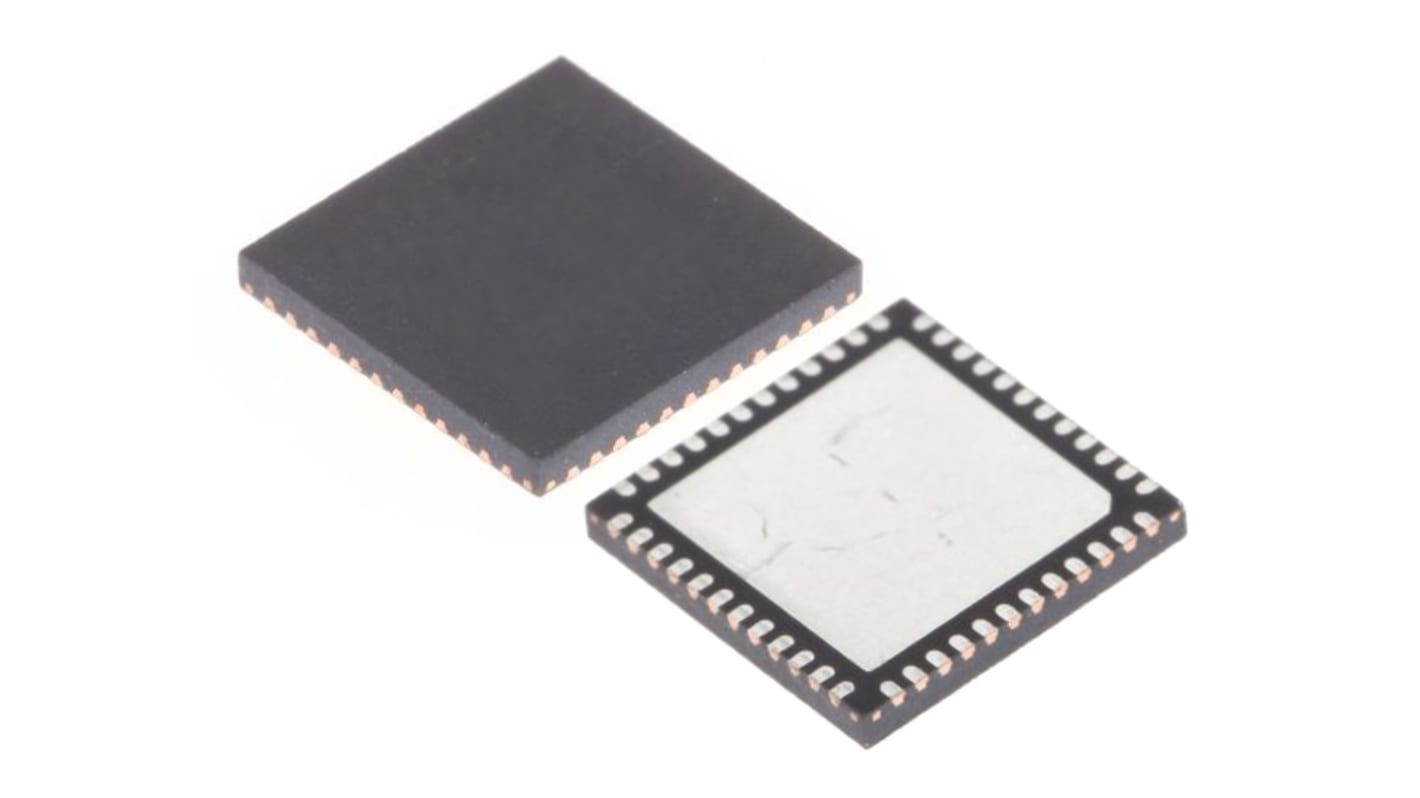

Circuito integrado de controlador de carga de batería, CI de controlador de carga de batería, Ión-litio, TQFN, 48
- Código RS:
- 193-1544
- Referência do fabricante:
- ISL94202IRTZ-T7A
- Fabricante:
- Renesas Electronics
- Código RS:
- 193-1544
- Referência do fabricante:
- ISL94202IRTZ-T7A
- Fabricante:
- Renesas Electronics
Documentação Técnica
Legislação e Conformidade
Detalhes do produto
El ISL94202 es un IC de monitor de batería que admite de tres a ocho celdas conectadas en serie. Proporciona un control completo de la batería y del paquete. El ISL94202 proporciona apagado automático y recuperación de condiciones fuera de los límites y controla automáticamente el equilibrio de celdas del paquete.
El ISL94202 es muy configurable como unidad independiente, pero se puede utilizar con un microcontrolador externo (MCU) opcional, que se comunica con el ISL94202 a través de una interfaz I2C.
El ISL94202 sustituye al ISL94203 en todos los diseños futuros, ya que el ISL94202 funciona en configuraciones FET de alimentación en paralelo y en serie.
El ISL94202 es muy configurable como unidad independiente, pero se puede utilizar con un microcontrolador externo (MCU) opcional, que se comunica con el ISL94202 a través de una interfaz I2C.
El ISL94202 sustituye al ISL94203 en todos los diseños futuros, ya que el ISL94202 funciona en configuraciones FET de alimentación en paralelo y en serie.
Especificações
Atributo | Valor |
---|---|
Tipo de Batería | Ión-litio |
Tipo de Montaje | Montaje superficial |
Tipo de Encapsulado | TQFN |
Interfaz | Circuito integrado de controladores de carga de batería |
Conteo de Pines | 48 |
Dimensiones | 6 x 6 x 0.75mm |
Longitud | 6mm |
Ancho | 6mm |
Altura | 0.75mm |
Temperatura Máxima de Funcionamiento | +85 °C |
Corriente de Salida Máxima | 62µA |
Tensión de Salida Máxima | 2,5 V |
Temperatura de Funcionamiento Mínima | -40 °C |
