- Código RS:
- 235-8979
- Referência do fabricante:
- SA10-21EWA
- Fabricante:
- Kingbright
- Código RS:
- 235-8979
- Referência do fabricante:
- SA10-21EWA
- Fabricante:
- Kingbright
Documentação Técnica
Legislação e Conformidade
Detalhes do produto

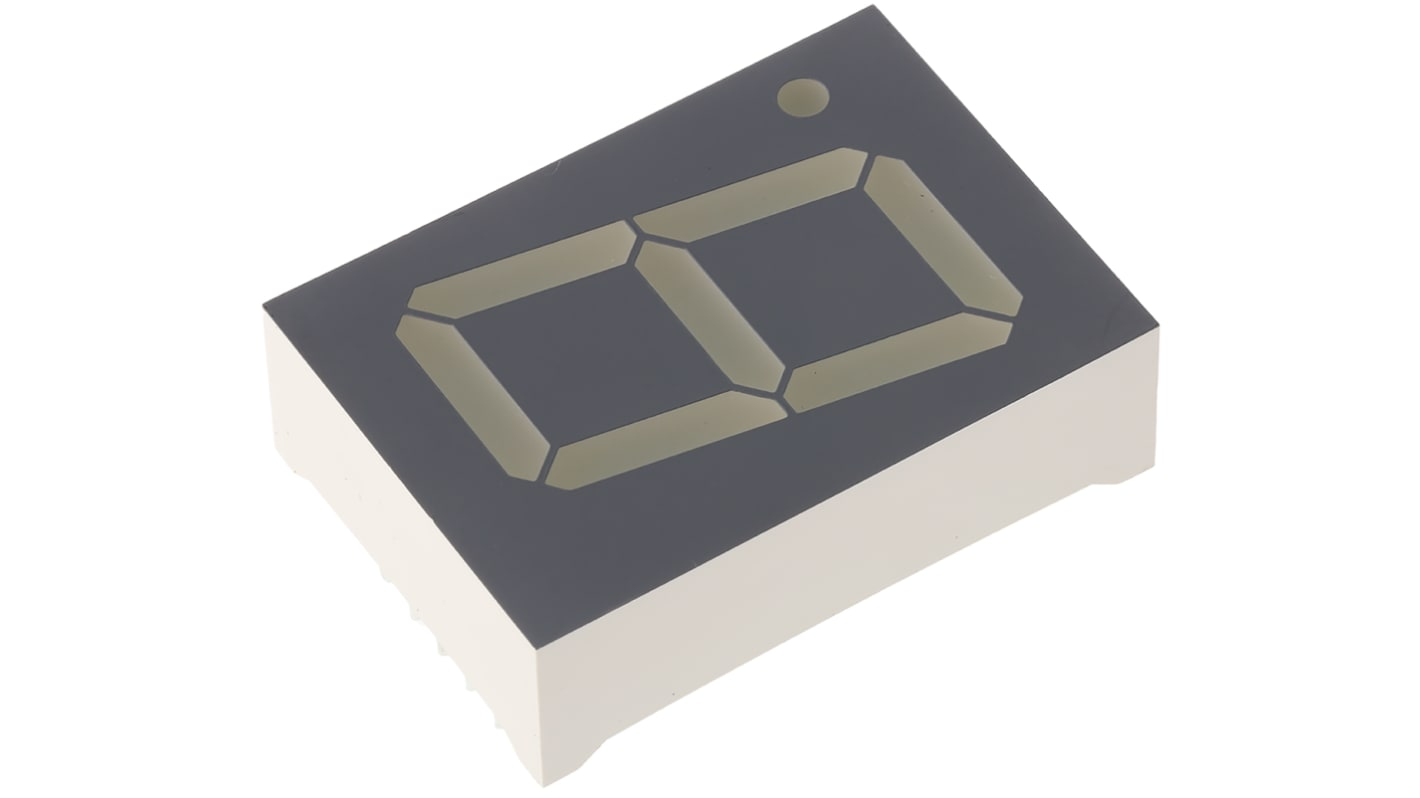

Kingbright de un dígito, 20,3 a 26,0 mm
Gama de displays de LED de un dígito y 7 segmentos de Kingbright. Los displays muestran una excelente visibilidad con un alto contraste de encendido y apagado, y están disponibles en una amplia gama de colores.
Funcionamiento de baja corriente
Excelente apariencia de caracteres
Superficie gris con segmentos blancos
Montaje sencillo en placas de circuitos impresos o zócalos
Clasificados para intensidad luminosa
Reforzado mecánicamente
En conformidad con RoHS
Excelente apariencia de caracteres
Superficie gris con segmentos blancos
Montaje sencillo en placas de circuitos impresos o zócalos
Clasificados para intensidad luminosa
Reforzado mecánicamente
En conformidad con RoHS
Nota
A5
Displays LED de 7 segmentos
Especificações
Atributo | Valor |
---|---|
Tipo de Display | 7 Segmentos |
Número de Caracteres | 1 |
Colores del LED | Rojo |
Número de Segmentos | 7 |
Longitud de Onda Predominante | 627 nm |
Anchura del Carácter | 13mm |
Altura del Carácter | 25.4mm |
Conexión Común | Ánodo |
Tipo de Montaje | Montaje en orificio pasante |
Dimensiones Externas | 32.9 x 22.5 x 8.5mm |
Profundidad Externa | 8.5mm |
Altura Externa | 32.9mm |
Anchura Externa | 22.5mm |
Intensidad Luminosa | 23 mcd |
Color de la Superficie | Gris |
Disipación de potencia | 75 mW, 150 mW |
Tensión Directa | 2 V, 4 V |
Temperatura de Funcionamiento Máxima | +85°C |
Orientación Decimal | Lado Derecho |
Corriente directa | 30mA |
Rango de Temperatura de Funcionamiento | -40 → +85°C |
Temperatura de Funcionamiento Mínima | -40°C |
