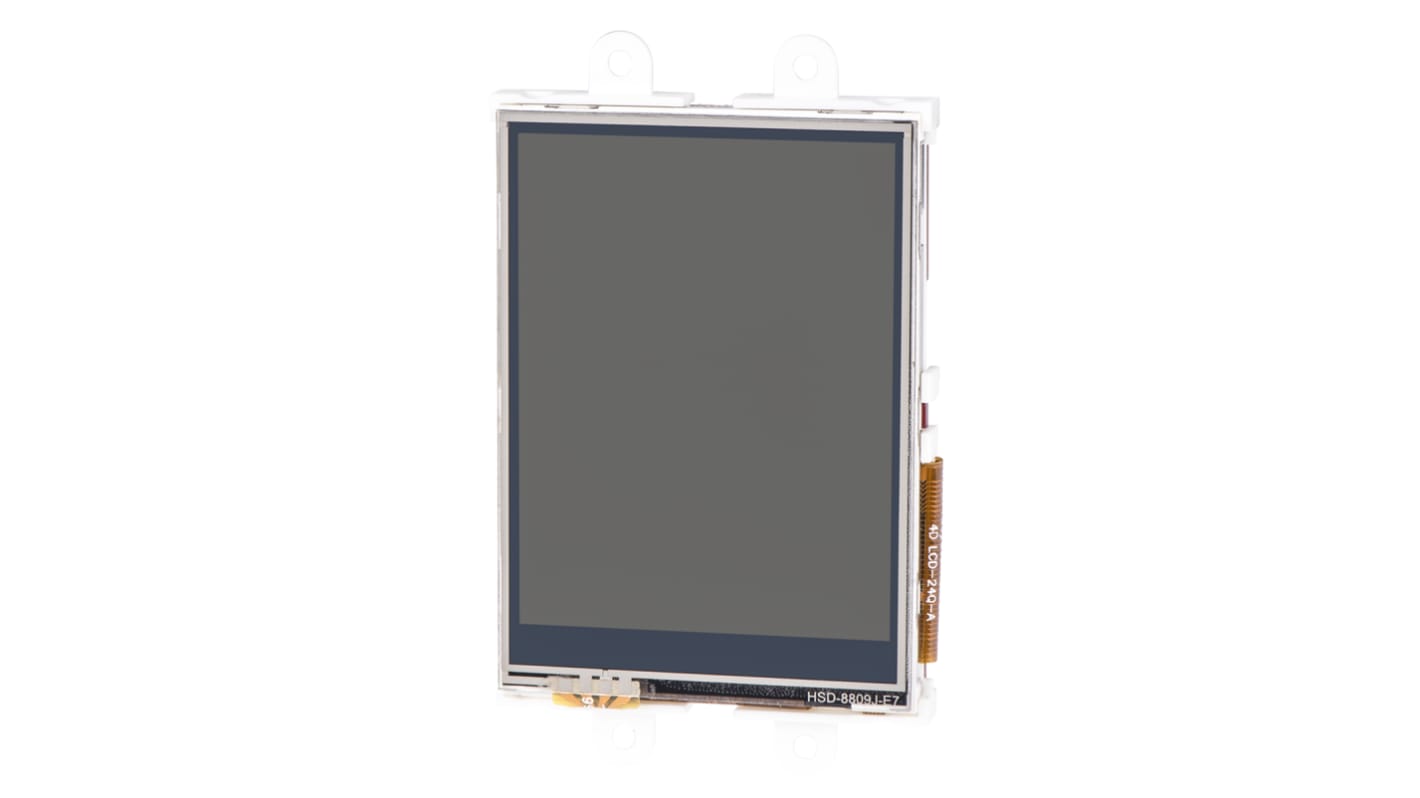

Display LCD color TFT táctil resistivo 4D Systems Picaso de 2.4plg, 240 x 320pixels, VGA, alim. 5 V, interfaz UART
- Código RS:
- 864-6856
- Referência do fabricante:
- uLCD-24PTU-PI
- Fabricante:
- 4D Systems
Produto Descatalogado
Produto Alternativo
Este produto atualmente não está disponível. Sugerimos a seguinte alternativa.
- Código RS:
- 864-6856
- Referência do fabricante:
- uLCD-24PTU-PI
- Fabricante:
- 4D Systems
Documentação Técnica
Legislação e Conformidade
- COO (País de Origem):
- PH
Detalhes do produto
Displays LCD para Raspberry Pi (procesador PICASO), 4D Systems
La gama de displays LCD táctiles resistivos de 4D Systems para Raspberry Pi está disponible en 4 tamaños diferentes: 2,4 pulg. (8646856), 2,8 pulg. (8646853), 3,2 pulg. (8417813) y 4,3 pulg. (8417825).
Podrá conectar la Pi para programar el display LCD para gráficos, imágenes, texto, sonido y datos de registro.
Características principales de los displays LCD
Controlador de gráficos PICASO 4DGL
Software 4D Systems Workshop 4 IDE
Diversidad de comandos serie
La alimentación se obtiene directamente de la Pi
¿Cómo puedo conectar la Pi al display?
Conecte primero el adaptador 4D serie Pi a su placa Pi. Después conecte el cable de puenteo de 5 vías entre el adaptador y el display LCD. Es así de sencillo.
Contenido
Display LCD
Adaptador 4D serie Pi
Cable de puenteo hembra a hembra de 150 mm y 5 vías
Guía de usuario de inicio rápido
Podrá conectar la Pi para programar el display LCD para gráficos, imágenes, texto, sonido y datos de registro.
Características principales de los displays LCD
Controlador de gráficos PICASO 4DGL
Software 4D Systems Workshop 4 IDE
Diversidad de comandos serie
La alimentación se obtiene directamente de la Pi
¿Cómo puedo conectar la Pi al display?
Conecte primero el adaptador 4D serie Pi a su placa Pi. Después conecte el cable de puenteo de 5 vías entre el adaptador y el display LCD. Es así de sencillo.
Contenido
Display LCD
Adaptador 4D serie Pi
Cable de puenteo hembra a hembra de 150 mm y 5 vías
Guía de usuario de inicio rápido
Nota
Pantallas táctiles LCD 4D Systems
Especificações
Atributo | Valor |
---|---|
Tamaño del Display Diagonal | 2.4plg |
Tipo de Interfaz | UART |
Resolución | 240 x 320pixels |
Pantalla Táctil | Sí |
Dimensiones del Área de Exposición | 36.72 x 48.96mm |
Tipo de Pantalla Táctil | Resistivo |
Tensión de Alimentación | 5 V |
Tipo de Retroiluminación LED | LED |
Modo del Display | Transmisivo |
Tensión de Entrada AC o DC | dc |
Dimensiones | 44.7 x 74.75 x 15.9mm |
Tecnología Matriz del Display | TFT |
Temperatura de Funcionamiento Mínima | -15°C |
Temperatura de Funcionamiento Máxima | +65°C |
Tipo de Array de Gráficos | VGA |
Brillo | 150cd/m² |
Rango de Temperatura de Funcionamiento | -35 °C → +75°C |
Número de Colores | 65,536 |
Anchura | 44.7mm |
Altura del Área de Exposición | 48.96mm |
Relación de Aspecto | 2.4 |
Tiempo de Respuesta | 30ms |
Fuente de Alimentación Incluida | No |
Altura | 74.75mm |
Profundidad | 15.9mm |
Tensión nominal | 5V |
Corriente nominal | 125mA |
Anchura del Área de Exposición | 36.72mm |
Índice de Contraste | 250:1 |
Serie | Picaso |
