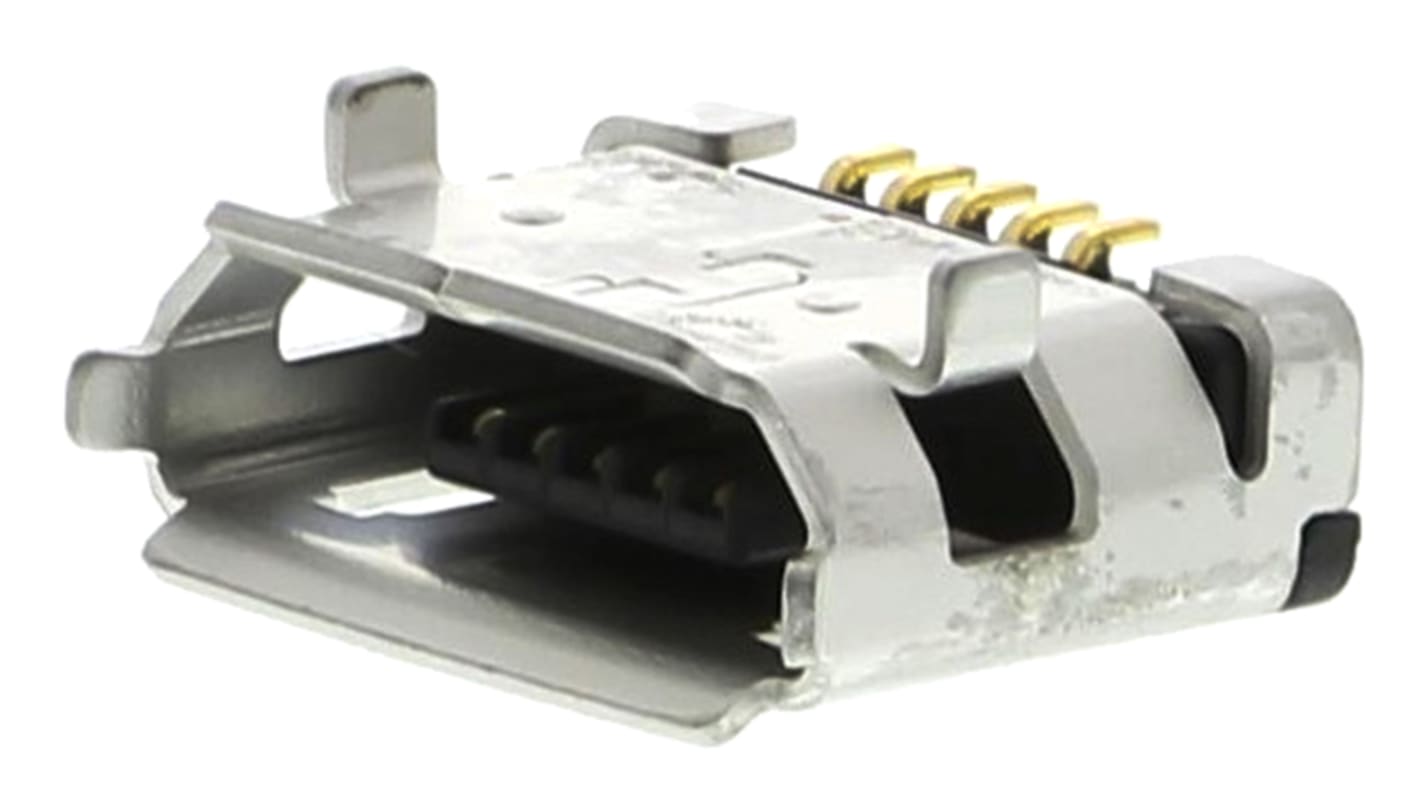

Conector USB JAE DX4R005J91, Hembra, Ángulo de 90° , Montaje Superficial, Versión 1.01, 30,0 V., 500.0mA, MICRO-USB
- Código RS:
- 435-645
- Referência do fabricante:
- DX4R005J91
- Fabricante:
- JAE
Produto Descatalogado
- Código RS:
- 435-645
- Referência do fabricante:
- DX4R005J91
- Fabricante:
- JAE
Documentação Técnica
Legislação e Conformidade
Detalhes do produto
Micro USB DX4
Jae presenta este conector hembra Micro USB DX4 de perfil bajo y un 45 % más pequeño que un mini USB. Con montaje de soldadura seguro en placas de circuito impreso, este conector hembra Micro USB está diseñado para aplicaciones de cable a placa con cables Micro USB compatibles.
El Micro USB DX4 ofrece las siguientes ventajas:
• arista de contacto dentro del aislante para evitar el pandeo
• el moldeado de inserción mejora la fuerza de retención de contacto
• 6 puntos de soldadura entre la carcasa y el PWB
• el moldeado de inserción mejora la fuerza de retención de contacto
• 6 puntos de soldadura entre la carcasa y el PWB
Las aplicaciones para los conectores hembra Micro USB DX4 incluyen:
• Teléfonos móviles
• Reproductores MP3
• GPS
• Cámara digital
• Otros dispositivos portátiles
• Reproductores MP3
• GPS
• Cámara digital
• Otros dispositivos portátiles
Micro USB
Especificações
Atributo | Valor |
|---|---|
| Género | Hembra |
| Tipo de Montaje | Montaje Superficial |
| Tipo USB | B |
| Método de Terminación | Soldador |
| Versión USB | 1.01 |
| Orientación del Cuerpo | Ángulo de 90° |
| Valor Nominal de Corriente | 500.0mA |
| Tensión Nominal | 30,0 V. |
| Serie | MICRO-USB |
| Material del Contacto | Aleación de Cobre |
| Temperatura Mínima de Funcionamiento | -30.0°C |
| Temperatura Máxima de Funcionamiento | +80°C |
