- Código RS:
- 240-0935
- Referência do fabricante:
- 95501-2881
- Fabricante:
- Molex
- Código RS:
- 240-0935
- Referência do fabricante:
- 95501-2881
- Fabricante:
- Molex
Legislação e Conformidade
- COO (País de Origem):
- CN
Detalhes do produto
Conectores jack modulares Molex Cat3 - Serie 95501
Conectores jack modulares 95501 Cat3 modular diseñados para usar con conectores macho modulares conforme a FFC parte 68 e IEC 60603-7. Estos conectores jack modulares Cat3 tienen un diseño de ahorro de espacio de perfil bajo de 11,50 mm para apilado de placa estrecho y son de montaje en orificio pasante en ángulo recto o montaje SMT. Las carcasas de estos conectores jack modulares están fabricadas de termoplástico de alta temperatura, por lo que permiten soldadura por reflujo. Las versiones de estos conectores están disponibles con clavijas de retención de PCB que ayudan a colocar y retener el conector en su lugar. Estos conectores jack modulares Cat3 están diseñados para utilizarse con PCB con un grosor de 1,57 mm y están disponibles con una gama de tamaños de circuito
Características y ventajas
Diseño de perfil bajo de ahorro de espacio
Carcasas termoplásticas para altas temperaturas
Capacidad de soldadura de reflujo
Lengüetas de retención en PCB
Gama de tamaños de circuito
Carcasas termoplásticas para altas temperaturas
Capacidad de soldadura de reflujo
Lengüetas de retención en PCB
Gama de tamaños de circuito
Información de aplicación del producto
Estos conectores jack modulares Cat3 ofrecen alto rendimiento y fiabilidad para aplicaciones de red de voz, datos y alta velocidad. Estas aplicaciones incluyen los sectores de consumo, industrial, oficina, médico y comercial.

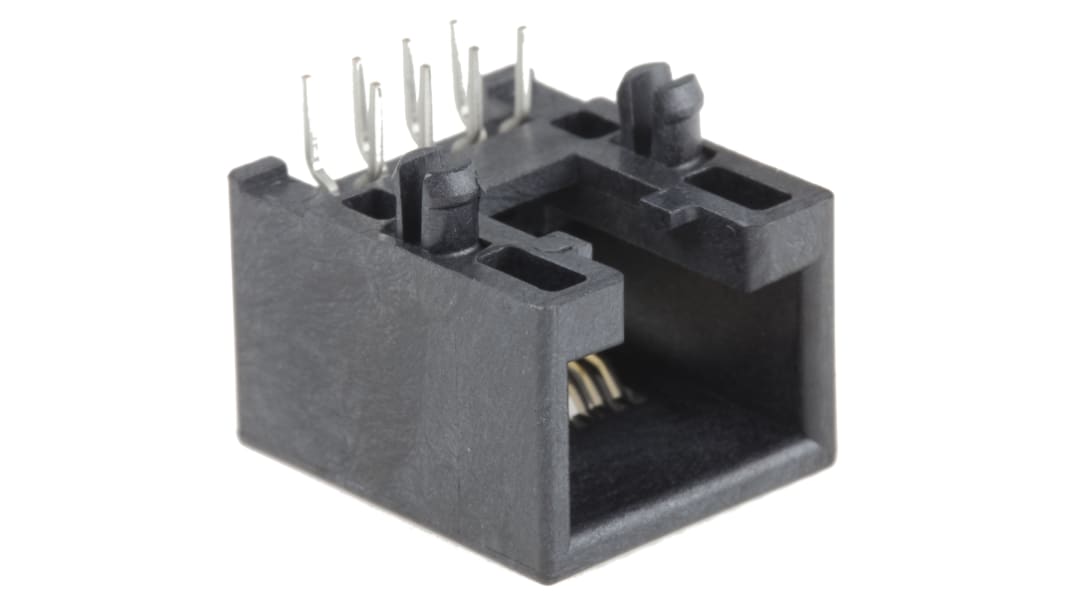

Conector modular hembra Molex, Cat3, RJ45 - Serie 95501 - 95501-2881
Utilice este conector jack modular de Molex para realizar conexiones de red fiables a una PCB (placa de circuito impreso). Se trata de un conector jack hembra de 8 vías que se conecta a conectores macho modulares para conexiones Ethernet RJ45 (jack registrado) seguras y conexiones LAN (red de área local) Cat3. Para una transmisión de datos rápida y duradera, los contactos de bronce fosforado están chapados en un material de oro sobre níquel muy conductivo y resistente a la corrosión. El conector dispone de una orientación en ángulo recto que lo convierte en una buena elección para instalación alrededor de esquinas o en espacios reducidos o difíciles.
Carcasa de termoplástico de alta temperatura para una resistencia al calor efectiva y soldadura a temperaturas de hasta +260°C.
Dimensiones compactas de 15,24 mm (longitud) x 18,1mm mm (profundidad) para ahorrar espacio en la PCB
Amplio rango de temperaturas de funcionamiento de 40 °C a +80 °C para usar en entornos fríos y calientes
Peso ligero de 2,36g kg para evitar la tensión en la PCB
Dimensiones compactas de 15,24 mm (longitud) x 18,1mm mm (profundidad) para ahorrar espacio en la PCB
Amplio rango de temperaturas de funcionamiento de 40 °C a +80 °C para usar en entornos fríos y calientes
Peso ligero de 2,36g kg para evitar la tensión en la PCB
Aplicaciones
Sistemas de telecomunicaciones
Robótica
Fabricación de productos farmacéuticos
Redes de datos
Robótica
Fabricación de productos farmacéuticos
Redes de datos
¿Cómo se monta este conector?
Este conector está diseñado para montaje de orificio pasante, lo que facilita su instalación. También es compatible con aplicaciones de montaje en superficie, lo que proporciona flexibilidad durante la instalación.
Especificações
Atributo | Valor |
---|---|
Tipo de conector Ethernet | Conector RJ45 |
Género | Hembra |
Categoría LAN | Cat3 |
Número de Puertos | 1 |
Tipo de Montaje | Montaje en orificio pasante |
Número de Vías | 8P8C |
Tipo de Pantalla | No apantallado |
Orientación | Ángulo de 90° |
Longitud | 15.24mm |
Profundidad | 18.1mm |
Número de serie | 95501 |
Serie | 95501 |
Material del Contacto | Bronce Fosforado |
Revestimiento del Contacto | Oro sobre Níquel |
