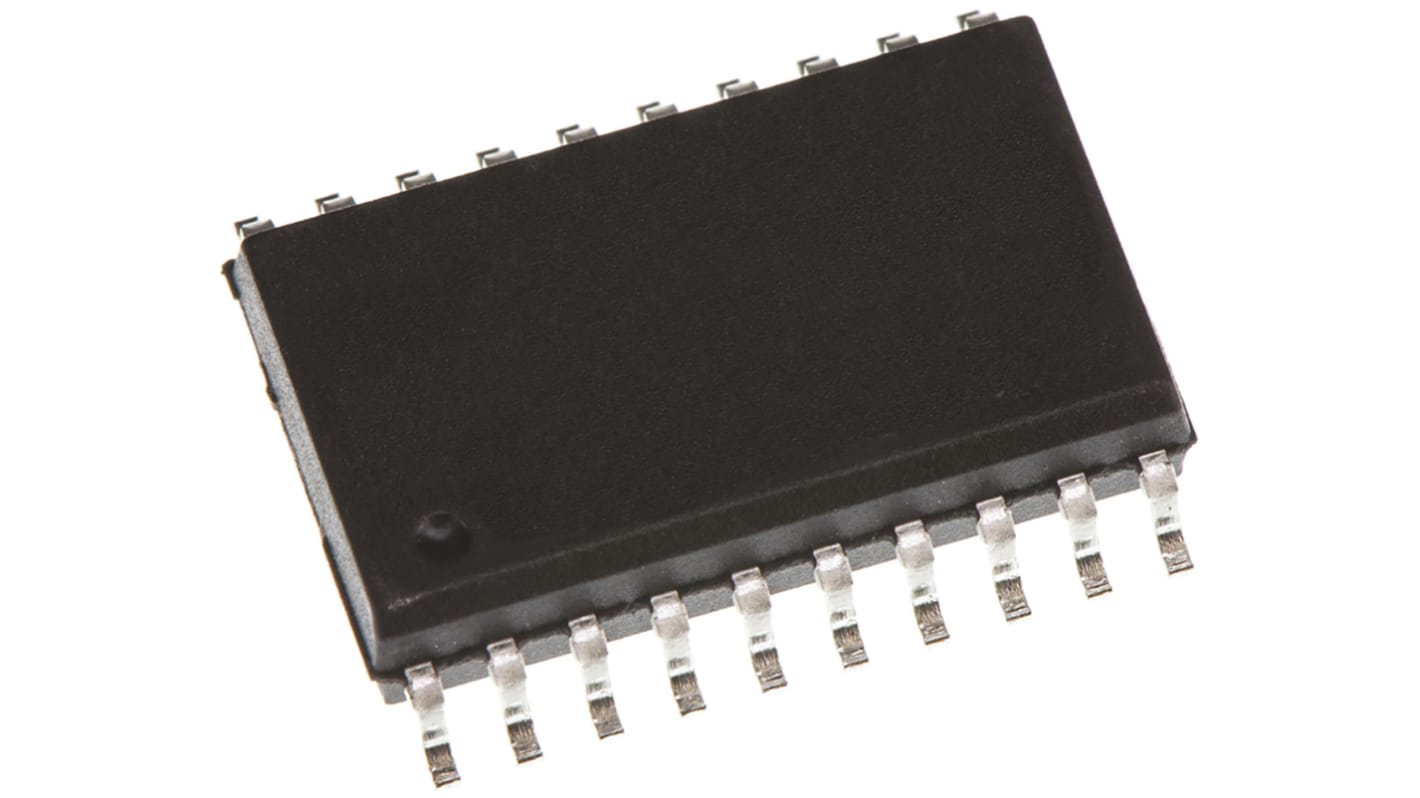

Búfer, controlador de línea, SN74HC244DW, HC, 8 bits 3-State, No Inversión SOIC 20 pines
- Código RS:
- 144-9975
- Referência do fabricante:
- SN74HC244DW
- Fabricante:
- Texas Instruments
Produto Descatalogado
- Código RS:
- 144-9975
- Referência do fabricante:
- SN74HC244DW
- Fabricante:
- Texas Instruments
Documentação Técnica
Legislação e Conformidade
Detalhes do produto
Búferes e inversores de la familia 74HC, Texas Instruments
Gama de inversores y búferes de la familia 74HC de los CI de lógica CMOS de Texas Instruments. La familia 74HC utiliza tecnología CMOS de puerta de silicio para lograr velocidades de funcionamiento similares a las de la familia LSTTL, pero con el bajo consumo de potencia de los circuitos integrados CMOS estándar.
Lógica CMOS de alta velocidad
Tensión de funcionamiento: 2 a 6 V
Compatibilidad: entrada CMOS, salida CMOS
Tensión de funcionamiento: 2 a 6 V
Compatibilidad: entrada CMOS, salida CMOS
Familia 74HC
Especificações
Atributo | Valor |
|---|---|
| Familia Lógica | HC |
| Función Lógica | Búfer, controlador de línea |
| Número de Canales por Chip | 8 |
| Interfaz | Búfer y circuito integrado del controlador de línea |
| Tipo de Entrada | Terminación Única |
| Tipo de Salida | 3 estados |
| Polaridad | No Inversión |
| Tipo de Montaje | Montaje superficial |
| Tipo de Encapsulado | SOIC |
| Conteo de Pines | 20 |
| Corriente Máxima de Salida de Alto Nivel | -7.8mA |
| Corriente Máxima de Salida de Bajo Nivel | 7.8mA |
| Tipo de Retardo de Propagación Máxima @ CL Máximo | 165 ns @ 2 V |
| Dimensiones | 12.8 x 7.52 x 2.35mm |
| Tensión de Alimentación Máxima de Funcionamiento | 6 V |
| Tensión de Alimentación de Funcionamiento Mínima | 2 V |
| Condición de Prueba de Retardo de Propagación | 150pF |
