- Código RS:
- 171-3349
- Referência do fabricante:
- 74VHC573FT
- Fabricante:
- Toshiba
Temporariamente fora de stock. Disponível a 30/08/2024, com entrega em 4 dia(s) útil(eis).
Adicionado
Preço unitário (Fornecido em carretes de 2500)
0,193 €
Unidades | Por unidade | Por Carreto* |
2500 + | 0,193 € | 482,50 € |
*preço indicativo |
- Código RS:
- 171-3349
- Referência do fabricante:
- 74VHC573FT
- Fabricante:
- Toshiba
Documentação Técnica
Legislação e Conformidade
Detalhes do produto

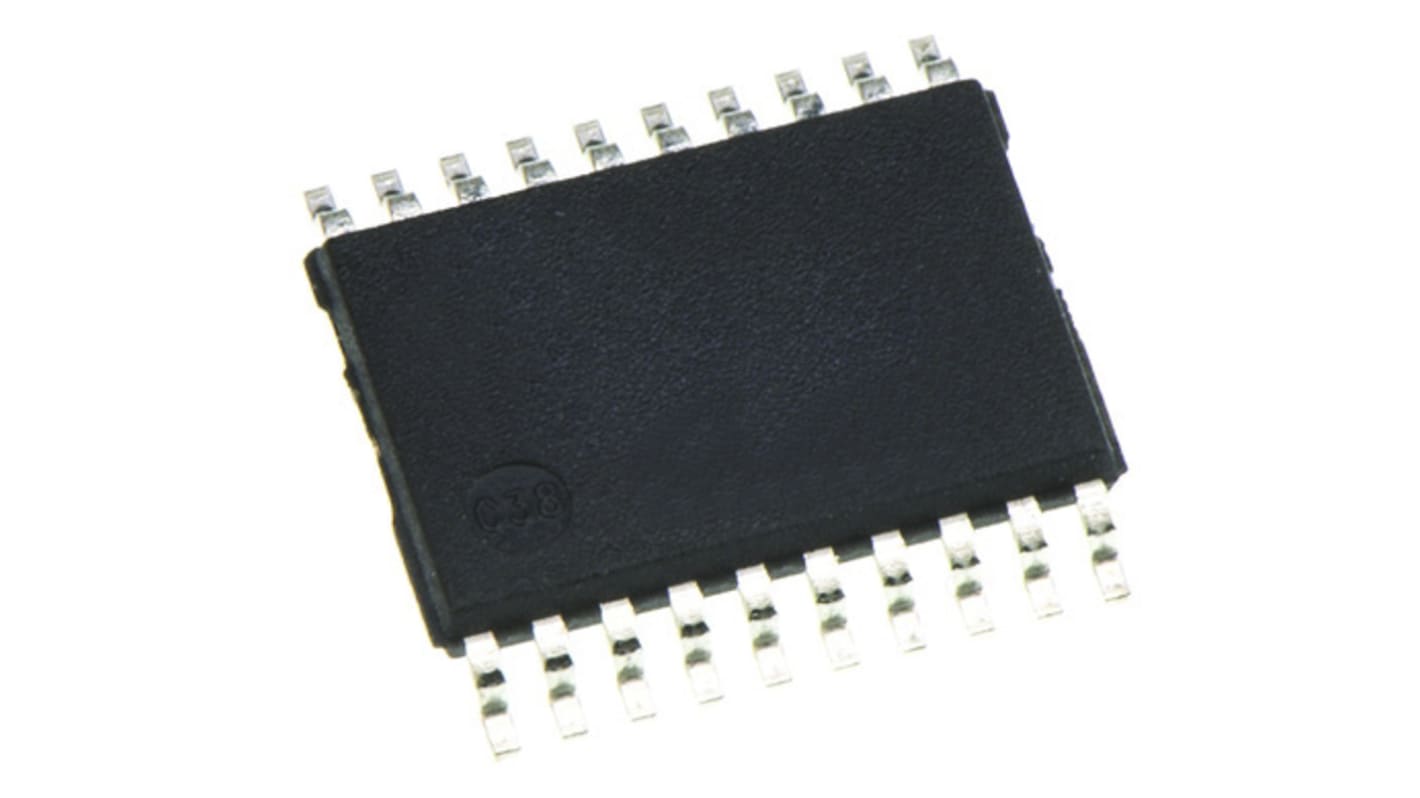

El 74VHC573FT es un BLOQUEO OCTAL CMOS de alta velocidad avanzado con SALIDA DE 3 ESTADOS fabricado con tecnología C2MOS de puerta de silicio. Alcanza el funcionamiento de alta velocidad similar al TLL Schottky bipolar equivalente al tiempo que mantiene la disipación de potencia baja de CMOS. Este bloqueo tipo D de 8 bits está controlado por una entrada de bloqueo (LE) y una entrada de activación de salida (OE). Cuando la entrada OE es alta, las ocho salidas están en un estado de alta impedancia. Un circuito de protección de entrada garantiza que se puedan aplicar de 0 a 5,5 V a los contactos de entrada sin tener en cuenta la tensión de alimentación. Este dispositivo se puede utilizar para conectar sistemas de 5 V a 3 V y dos sistemas de alimentación como una batería de respaldo. Este circuito evita la destrucción del dispositivo debido a tensiones de entrada y alimentación desajustadas
Amplio rango de temperatura de funcionamiento: Topr = -40 a 125
Alta velocidad: fMAX = 180 MHz (típ.) a VCC = 5,0 V
Baja disipación de potencia: ICC = 4,0 μA (máx) a Ta = 25
Alta inmunidad frente al ruido: VNIH = VNIL = 28 % VCC (mín)
Se proporciona protección de reducción de potencia en todas las entradas.
Retardos de propagación equilibrados: tPLH ≈ tPHL
Amplia gama de tensiones de funcionamiento: VCC(opr) = 2,0 V a 5,5 V
Bajo nivel de ruido: VOLP = 1,0 V (máx)
Contacto y función compatibles con la serie 74
(74AC/HC/AHC/LV etc.) tipo 573.
Alta velocidad: fMAX = 180 MHz (típ.) a VCC = 5,0 V
Baja disipación de potencia: ICC = 4,0 μA (máx) a Ta = 25
Alta inmunidad frente al ruido: VNIH = VNIL = 28 % VCC (mín)
Se proporciona protección de reducción de potencia en todas las entradas.
Retardos de propagación equilibrados: tPLH ≈ tPHL
Amplia gama de tensiones de funcionamiento: VCC(opr) = 2,0 V a 5,5 V
Bajo nivel de ruido: VOLP = 1,0 V (máx)
Contacto y función compatibles con la serie 74
(74AC/HC/AHC/LV etc.) tipo 573.
Especificações
Atributo | Valor |
---|---|
Familia Lógica | 74VHC |
Modo de Enclavamiento | Transparente |
Elemento de Enclavamiento | Tipo D |
Número de Elementos por Chip | 19 |
Número de Bits | 8bit |
Número de Canales por Chip | 8 |
Polaridad | Inversión |
Tipo de Montaje | Montaje superficial |
Tipo de Encapsulado | TSSOP |
Conteo de Pines | 20 |
Dimensiones | 6.5 x 4.4 x 1mm |
Altura | 1mm |
Longitud | 6.5mm |
Tensión de Alimentación de Funcionamiento Mínima | 2 V |
Estándar de automoción | AEC-Q100 |
Temperatura de Funcionamiento Mínima | -40 °C |
Ancho | 4.4mm |
Temperatura Máxima de Funcionamiento | +125 °C |
Tensión de Alimentación Máxima de Funcionamiento | 5,5 V |
